图表规范要求
-
一、图的绘制要求
1、图的尺寸
本刊双栏排，其中单栏宽81.5mm，双栏宽170mm。
若图单栏排，则图宽应在3～7cm之间。
若图中内容较多，通栏排，则图宽应在12～15cm之间。
本刊版心高24cm，图高应根据图中内容多少确定，最大图高不超过22cm。
对于一般曲线图，当图线比较复杂时，其尺寸建议为60mm（横轴长）×40mm（纵轴高）；当图线比较简单时，其尺寸建议为55mm（横轴长）×36mm（纵轴高）。

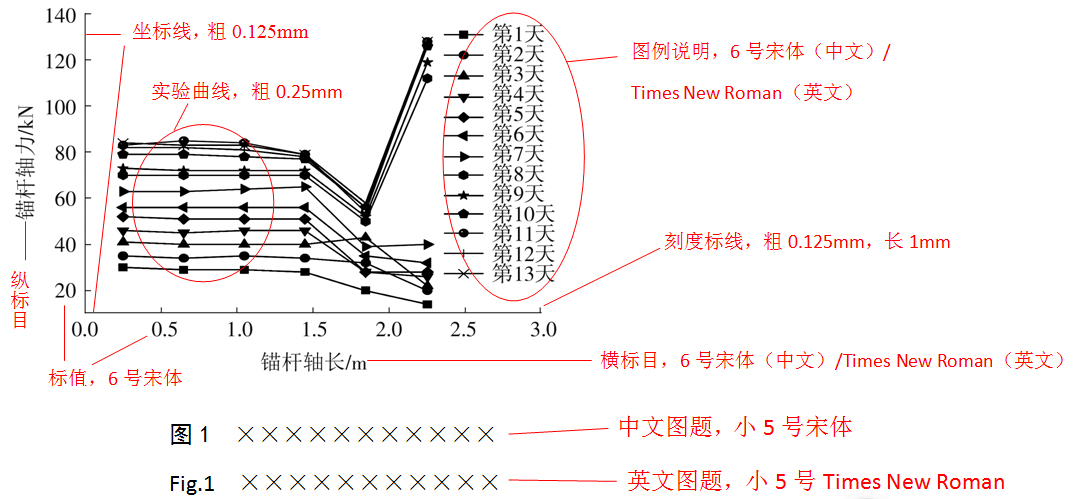

曲线图的构成如下：
2、图中的中文为6号（8磅）宋体，英文为6号（8磅）Times New Roman。图中文字不要出现重叠的情况，图中文字不要遮挡图线且尽量放在图范围内，若图内放不下文字，可放图旁边但图的尺寸应适当缩小。
3、图中的粗线和细线应清晰分明，各种线型粗细要均匀。实验曲线、实物边框线、电路元器件符号等应为粗线（粗0.25mm），坐标轴线、标引线、刻度标线、剖面线等应为细线（粗0.125mm）。图中箭头的大小、箭头引线（细线）应统一。
4、在规定的图尺寸范围内，图例符号以黑白打印后肉眼可区分为准。
5、曲线图中，标目采用“量/单位”的形式，组合单位以乘法形式书写，如 速度/(m·s-1)或v/(m·s-1)。
6、刻度标值应防标注过密，标值的位数尽量不超过3位，故要注意选取标目中的单位，如30000m改为30km。相邻刻度标值间的间距应相等，同一坐标轴上的刻度标值应成等差数列或等比数列。
7、在曲线图中删除一切不必要的底纹和网格。当曲线图中有多条自变量相同、因变量不同的曲线时，数据点应用不同的图标，或者曲线用不同的线型来加以区别。
8、尽量用白底的图，最好不用黑底的图。
9、需要彩色印刷的图，尽量使用具有明显差异性的颜色。
10、如果能用图线和图标区分的，尽量在原稿中就不要采用彩图形式，这样既可以节约费用（彩印费作者自付），又可以避免排印成黑白图时区分度降低（因为有些彩图颜色差异明显，但转换为灰度图后灰度差异不大，作者最好事先打印出来检查各区域的灰度差异是否明显）。
11、分辨率要高。照片图分辨率要求300～600dpi；曲线图的分辨率要求600～1200dpi。
12、照片图应清晰，无污迹或折痕。当照片图中出现文字描述时，文字尽量以文本框嵌入，可编辑修改。
13、论文被录用后，由于在论文出版前可能还需要对论文中的图进行修改，因此本刊更希望作者能提供可编辑的矢量图文件。在论文正式出版前作者最好能注意保存好原图文件。
本刊最终提交印刷的图为 tif 格式，并且为独立文件。所以，论文录用后在正式出版前退修时，作者在从绘图软件输出生成图时，最好将图导出为pdf格式（推荐1），或者eps格式（推荐2），或者tif格式（用于插入论文中，尽量选高分辨率）。
再次强调一下，以上要求是针对插入到文档中的图，不是制图软件中的原始图。所以画图前，最好先将图的尺寸设定成你想展示在印刷期刊的大小，在这个大小下再加入图内容或绘制曲线，避免绘图时将图做得很大。因为大图插入文档中缩小后，字体会跟着变小而导致读者无法看清楚，曲线会变细而不满足粗细要求。
二、表的绘制要求

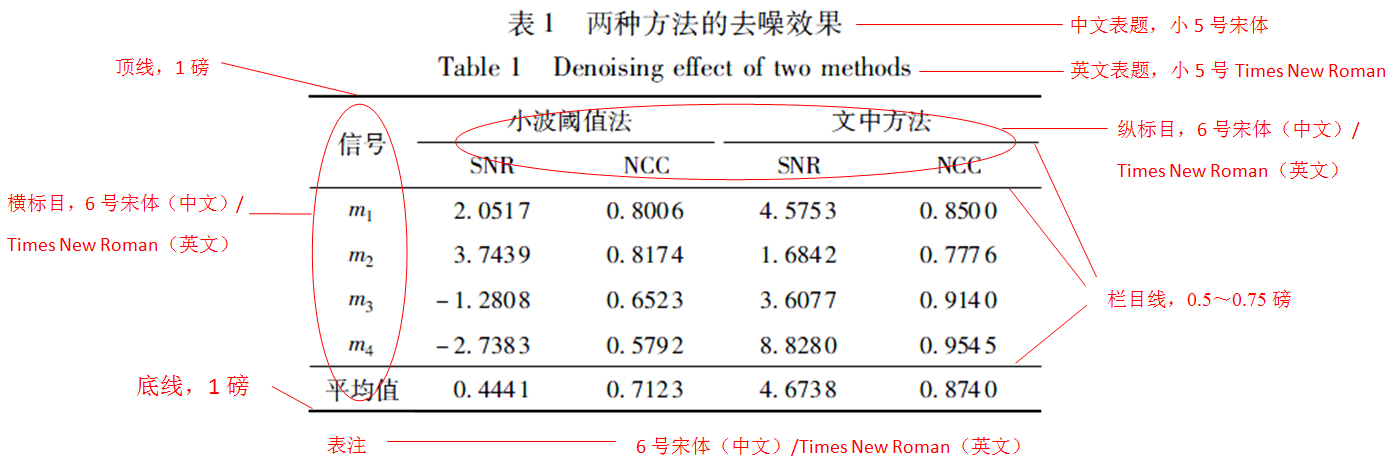

1、表格一律为三线表，在三线表中可以加辅助线，以适应比较复杂表格的需要。三线表的格式如下：
2、表必须有中英文表序、表题。
3、纵标目不宜过繁，纵标目中量的名称（或符号）和单位采用“量/单位”的形式，组合单位以乘法形式书写，如 速度/(m·s-1)或v/(m·s-1)。
4、表中数字一般不带单位，百分数也不带百分号，应把单位符号和百分号等归并在纵标目中。
5、如果表中各纵标目的单位均相同，则可把共同的单位提出来，标示在英文表题末尾（不加“单位”二字）。
6、同一纵标目下各行的数值应以个位（或小数点）或者以“～”等符号为准上下对齐，且数据的有效位数应相同。
7、当上下左右相邻栏内的文字或数字相同时，不宜用“同上”、“同左”等词，应重复写出。
8、当表中某项无数据时，不可随便用“0”、“—”、“/”来填写，标准GB7713—87规定“0”代表实测结果为0，“—”代表未发现，空白代表未测或无此项。
