斜轴式柱塞马达流固噪声源特征及高精度定位分析

doi:10.12141/j.issn.1000-565X.250044

华南理工大学学报(自然科学版) ›› 2026, Vol. 54 ›› Issue (1): 149-160.doi: 10.12141/j.issn.1000-565X.250044

• 机械工程 • 上一篇

斜轴式柱塞马达流固噪声源特征及高精度定位分析

陈福龙¹(), 黄惠¹(), 杜恒¹, 苏俊收²^,³, 李雨铮¹, 李福气¹

^1.福州大学机械工程及自动化学院/流体动力与电液智能控制福建省高校重点实验室，福建福州 350108
^2.江苏徐工国重实验室科技有限公司，江苏徐州 221004
^3.北京科技大学机械工程学院，北京 100083

收稿日期:2025-02-06 出版日期:2026-01-10 发布日期:2025-07-01
通信作者: 黄惠 E-mail:200210011@fzu.edu.cn;huihuang@fzu.edu.cn
作者简介:陈福龙（1993—），男，博士生，主要从事流体传动控制和振动噪声分析等研究。E-mail： 200210011@fzu.edu.cn
基金资助:
国家自然科学基金项目(52105053);2022年福建省高等教育合作科技计划子项目(2022H6017);2022年福建省中央指导性地方科技发展基金项目(2022L3070)

Characteristics and High-Precision Positioning Analysis of Fluid-Solid Noise Sources in Inclined Axis Piston Motor

CHEN Fulong¹(), HUANG Hui¹(), DU Heng¹, SU Junshou²^,³, LI Yuzheng¹, LI Fuqi¹

^1.School of Mechanical Engineering and Automation/Key Laboratory of Fluid Power and Intelligent Electro-Hydraulic Control Fujian Province University，Fuzhou University，Fuzhou 350108，Fujian，China
^2.Jiangsu XCMG State Key Laboratory;Technology Co. ，Ltd. ，Xuzhou 221004，Jiangsu，China
^3.School of Mechanical Engineering，University of Science and Technology Beijing，Beijing 100083，China

Received:2025-02-06 Online:2026-01-10 Published:2025-07-01
Contact: HUANG Hui E-mail:200210011@fzu.edu.cn;huihuang@fzu.edu.cn
Supported by:
the National Natural Science Foundation of China(52105053);the Sub Project of 2022 Fujian Provincial Higher Education Collaborative Science and Technology Program(2022H6017);the 2022 Fujian Provincial Central Guiding Local Science and Technology Development Fund(2022L3070)

摘要/Abstract

摘要：

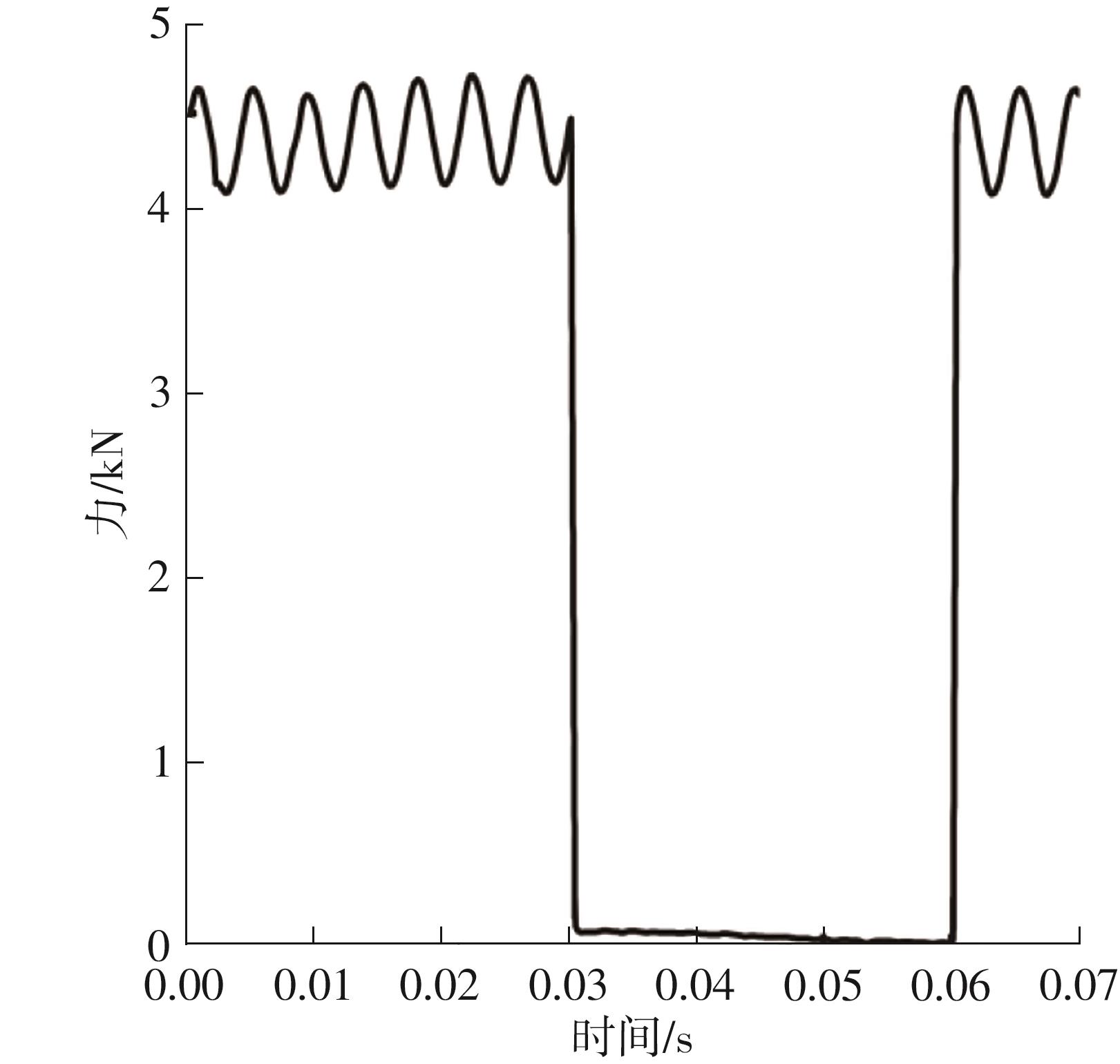

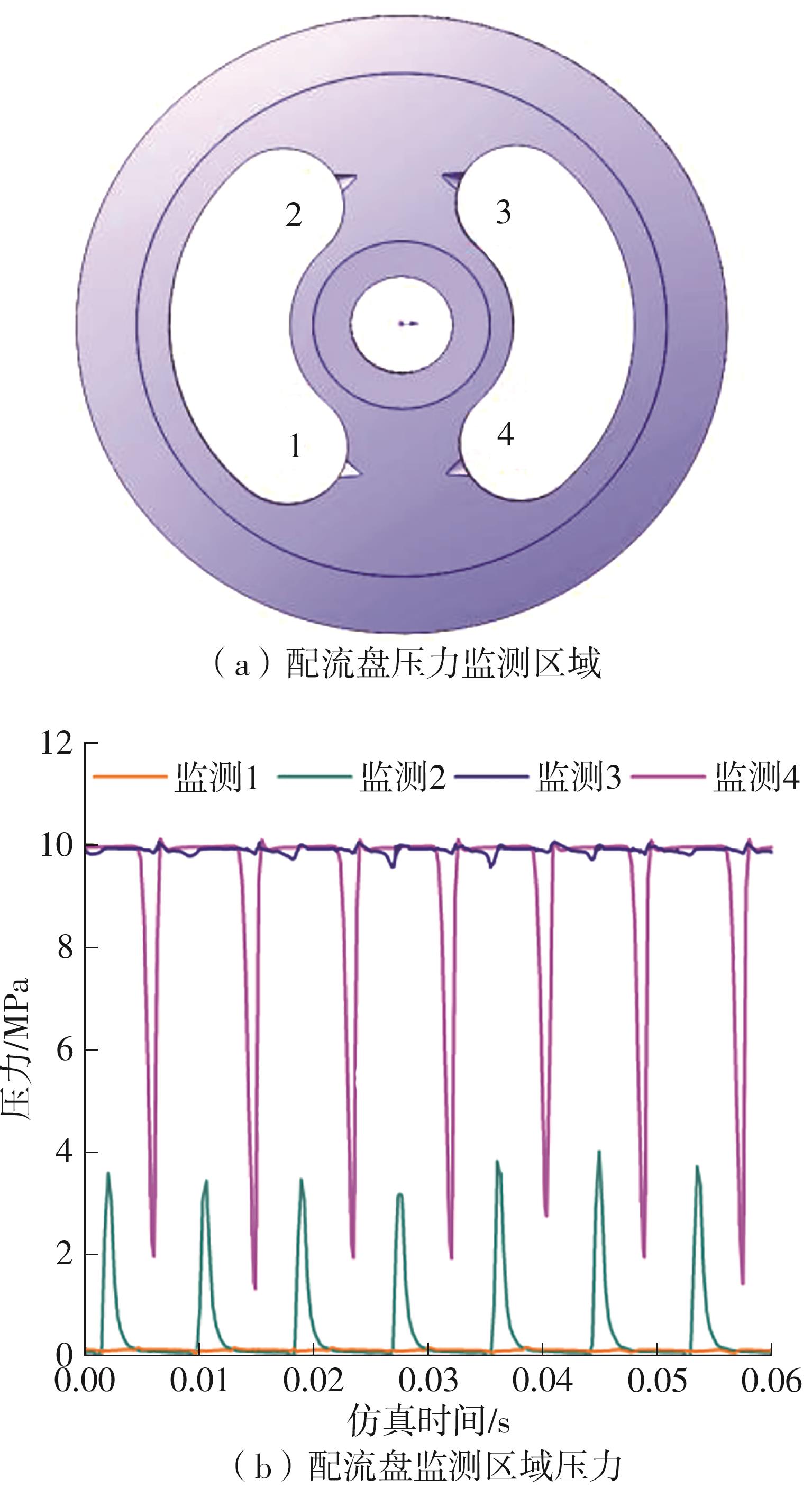

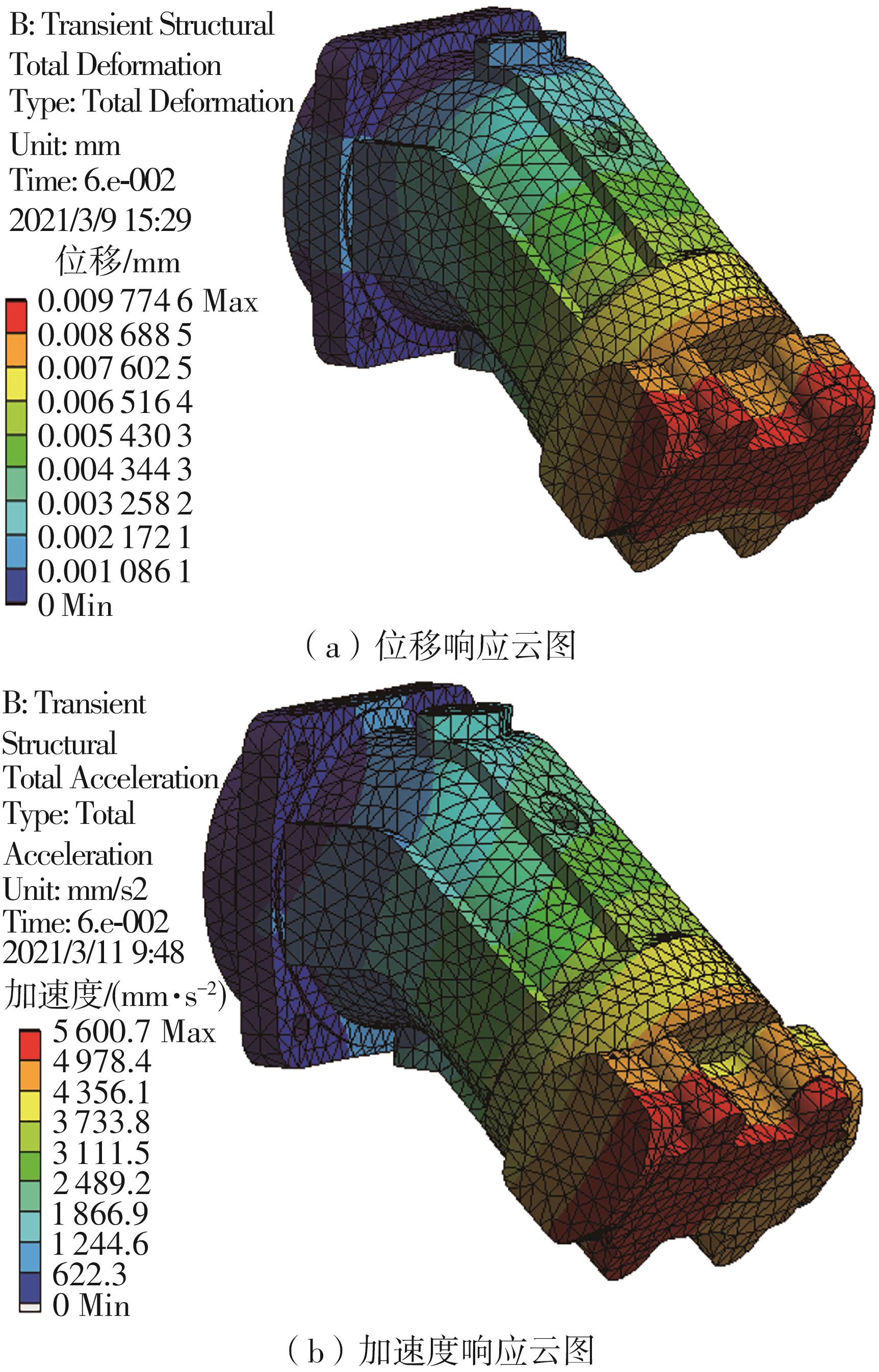

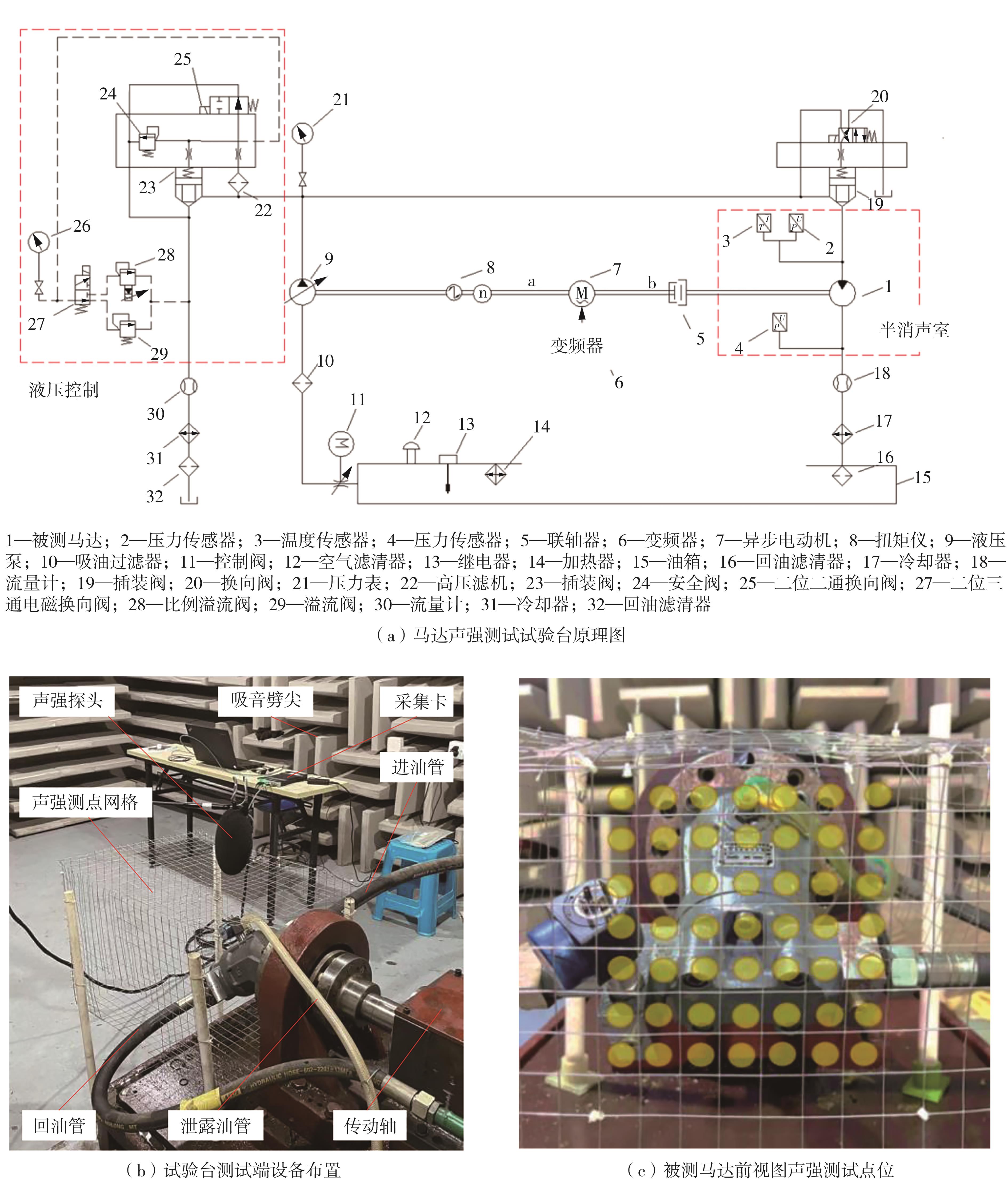

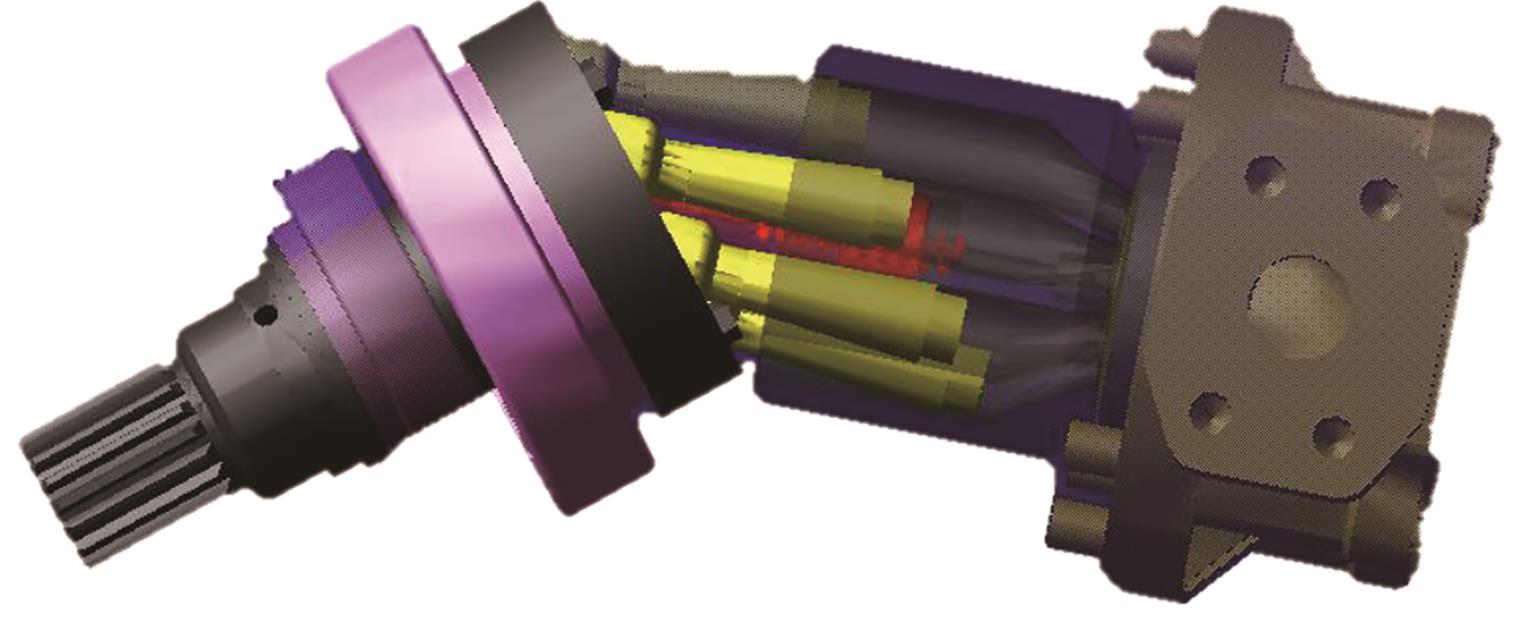

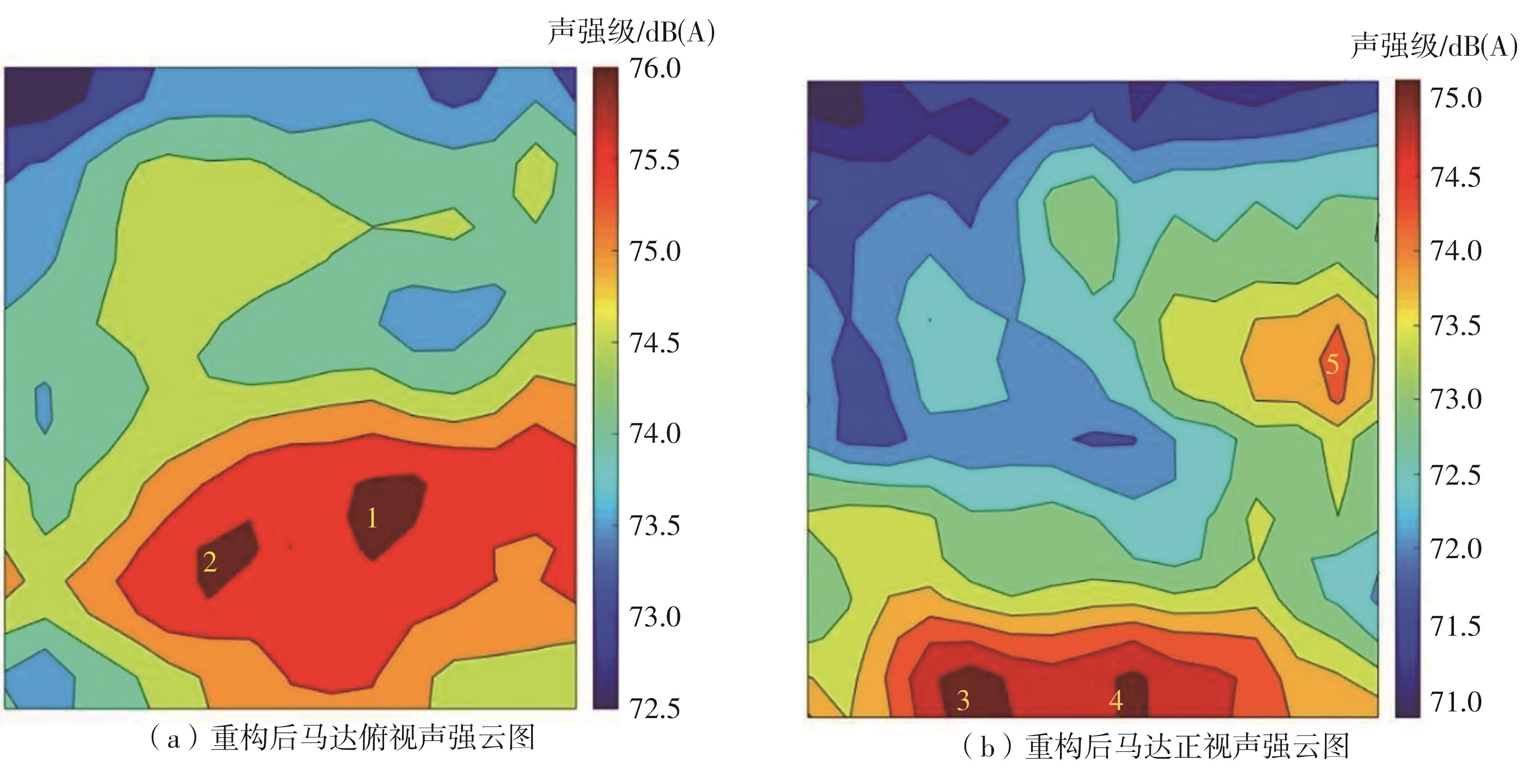

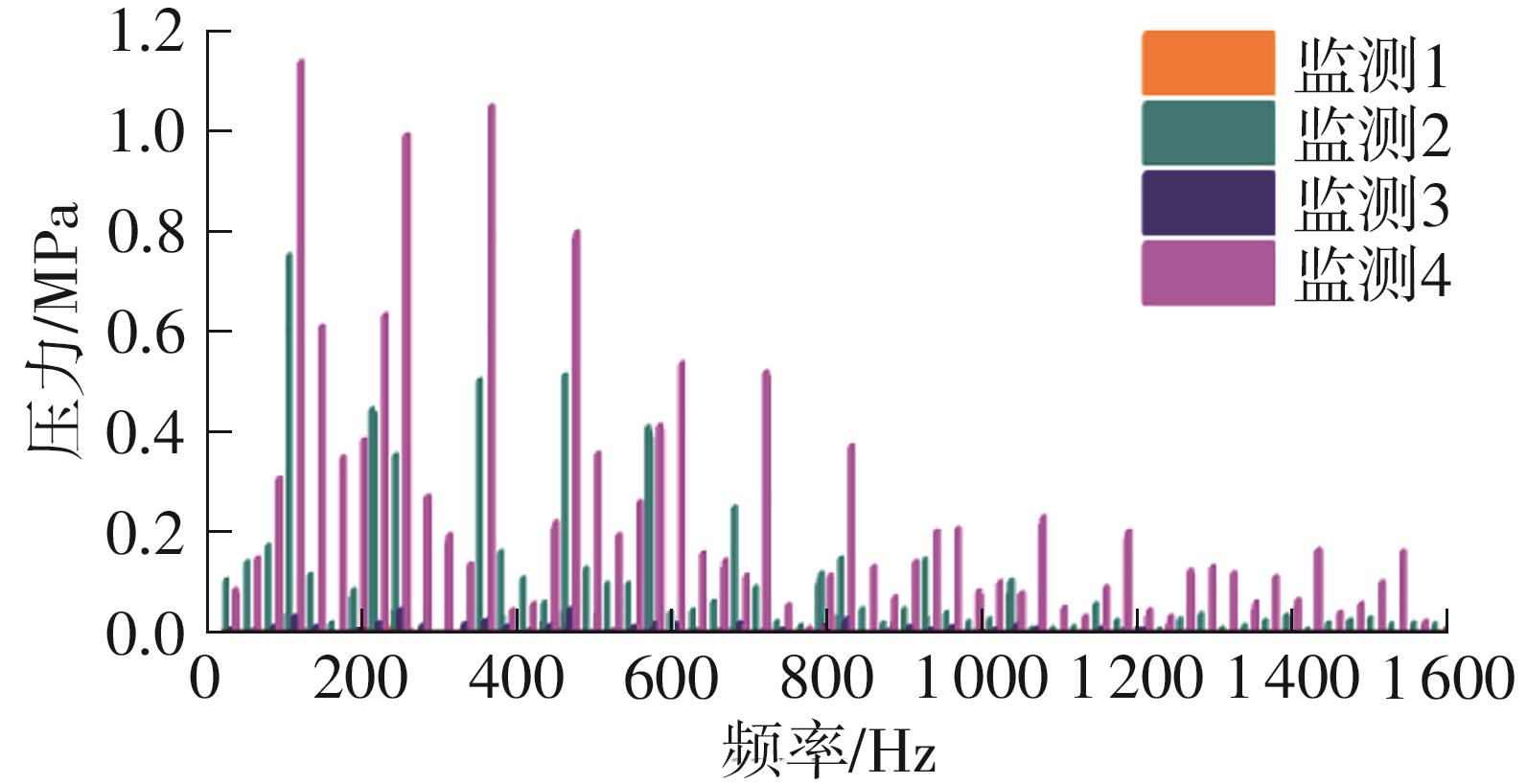

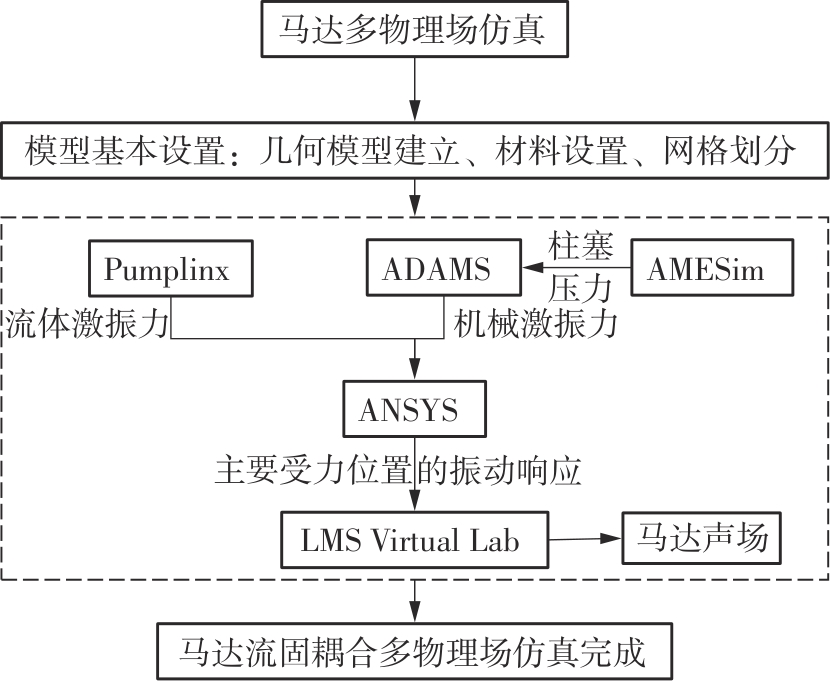

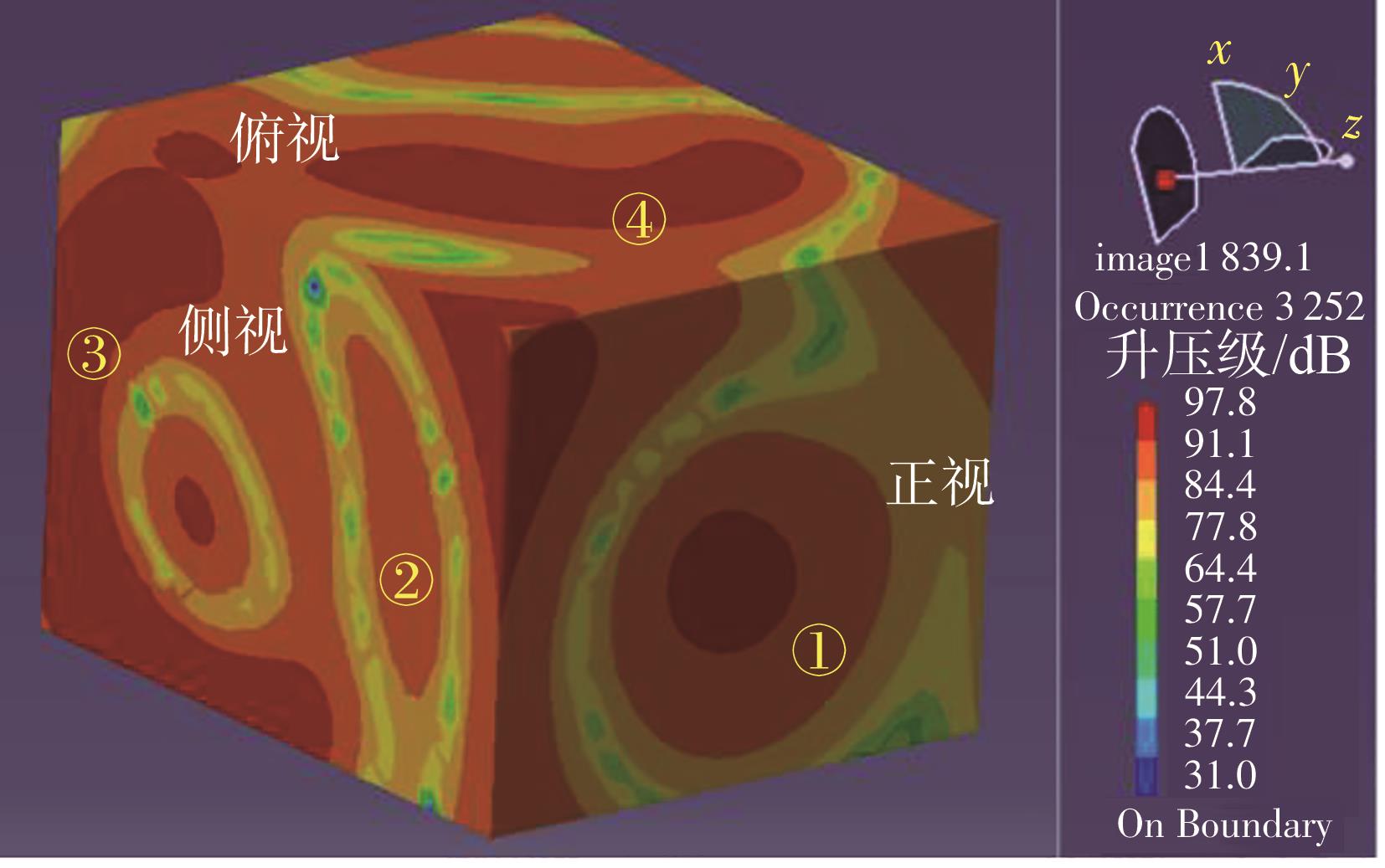

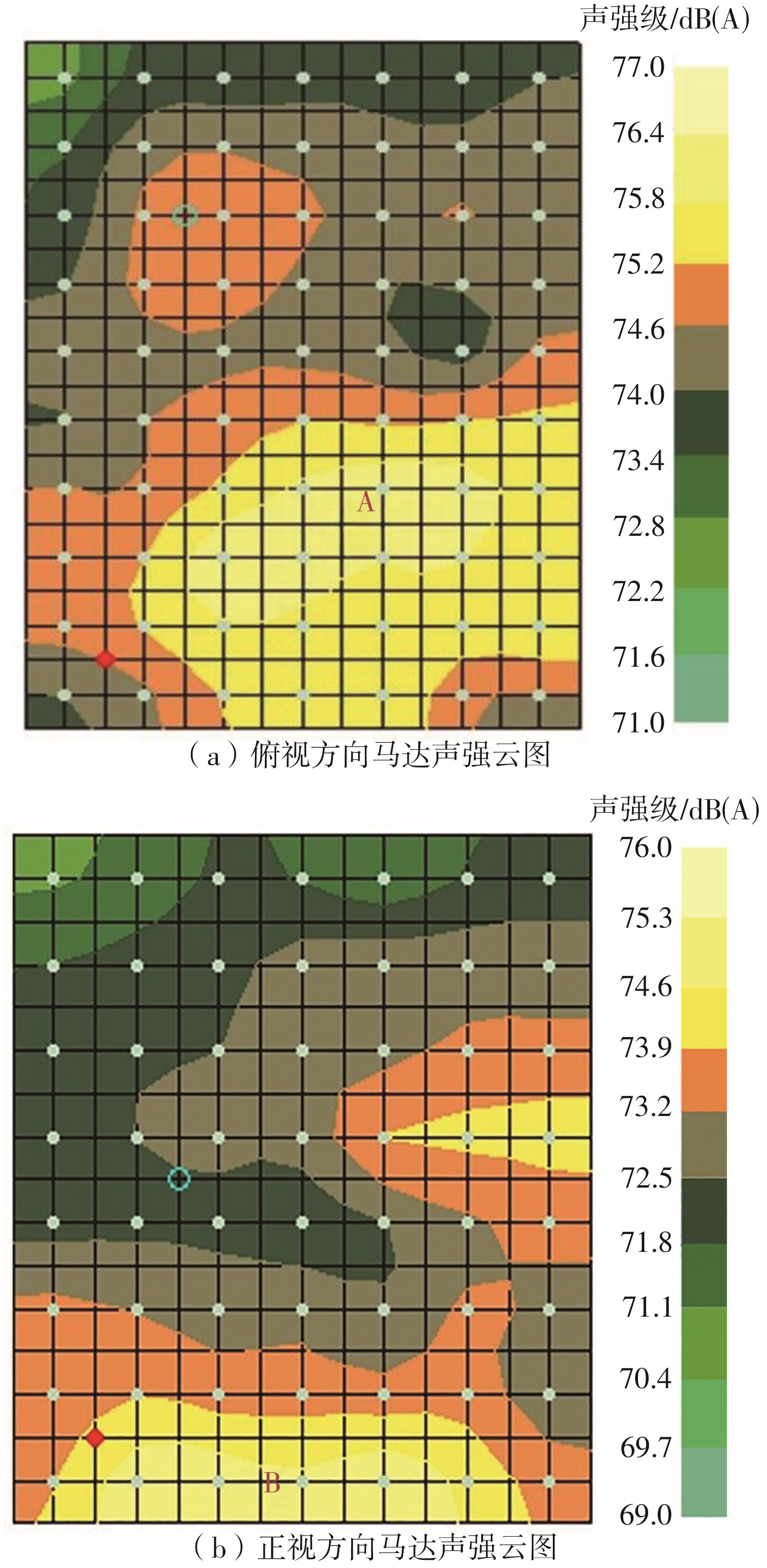

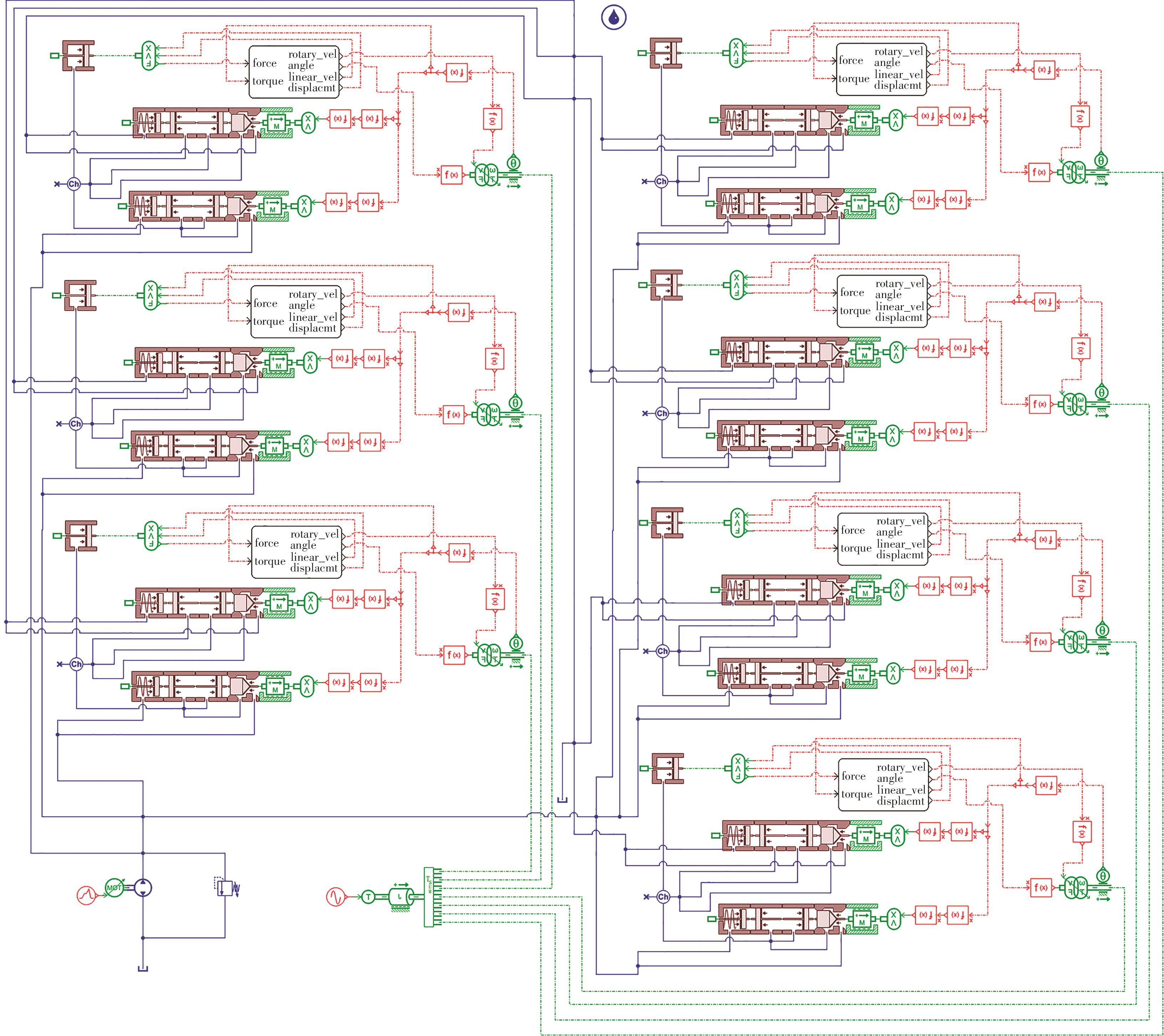

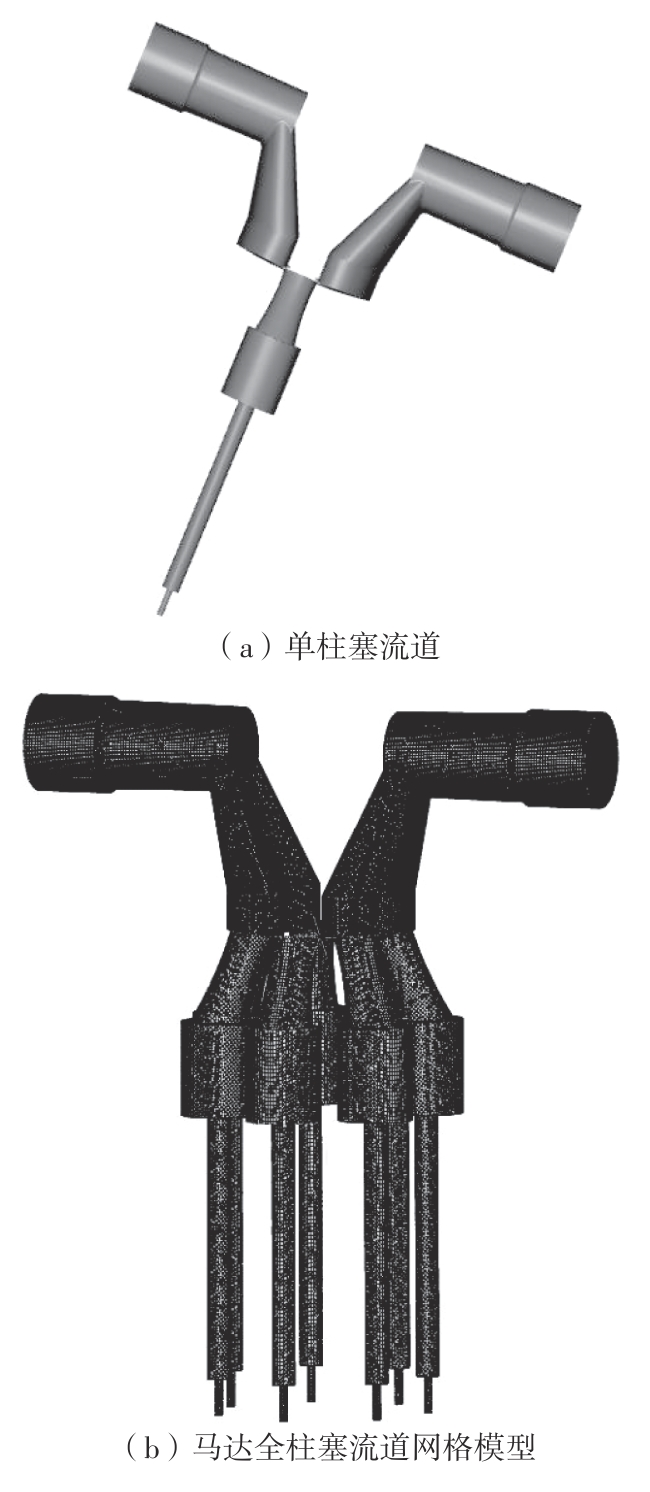

马达作为液压系统的主要执行装置，其巨大的噪声辐射已难以满足低音化的要求；由于当前马达噪声主要来源不明确以及噪声定位精度较低等问题，致使马达降噪效果始终不理想。因此，为明确马达噪声的主要来源，进一步提升马达噪声的定位精度，采用Pumplinx软件建立马达的流体仿真模型，得到马达配流盘处流体振动力变化信息；通过ADAMS和AMESim软件联合仿真，得到马达运动时柱塞撞击缸体所引起的振动力变化信息；结合有限元瞬态动力学分析方法，采用ANSYS中瞬态分析方法得到马达壳体和后端盖表面的振动位移响应；以ANSYS中得到的马达壳体和后端盖表面的振动信息作为声学边界条件，结合边界元分析方法，在LMS Virtual.Lab中仿真得到马达的声场，明确马达噪声的主要来源及噪声的主要发生区域；其次，设计马达声强噪声测试试验台，获得马达声强变化云图，验证多物理联合仿真结果的准确性；然后综合考虑观测矩阵、稀疏表达以及重构算法的关系，基于正则化正交匹配追踪重构算法（ROMP）明确马达主要噪声的定位区域；最终再次通过声强测试试验台验证优化后重构发算法提升定位精度的可行性。结果表明，马达模型多物理场仿真的结果是正确的，噪声主要来源于配流盘处的压力冲击和柱塞的碰撞，主要噪声区域分布于配流盘处，新的主要定位精度达到25 mm，实现了对马达主要噪声来源的确定和定位精度的提升。

关键词: 斜轴式柱塞马达, 流固噪声源, 激振力分析, 声强图像, 正则化正交匹配追踪重构算法

Abstract:

As the main actuator in hydraulic systems, motors generate significant noise radiation that increasingly fails to meet low-noise requirements. Due to unresolved issues such as unclear primary noise sources and low loca-lization accuracy, noise reduction in motors remains challenging. Therefore, to identify the main noise sources and improve localization accuracy, this study employed multiple approaches: A fluid simulation model of the motor was established using Pumplinx software to obtain the variation of fluid excitation forces at the motor’s port plate. A co-simulation using ADAMS and AMESim was conducted to acquire the variation of excitation forces caused by pistons impacting the cylinder block during motor operation. Combined with transient finite element analysis, the transient analysis method in ANSYS was used to obtain the vibration displacement response on the surfaces of the motor housing and rear end cover. Using this vibration data from ANSYS as acoustic boundary conditions, a boundary element analysis was performed in LMS Virtual Lab to simulate the motor’s acoustic field, thereby identifying the main noise sources and primary noise generation areas. Subsequently, a motor sound intensity noise test bench was designed to obtain sound intensity variation cloud maps, verifying the accuracy of the multi-physics simulation results. Then, considering the relationships among the observation matrix, sparse representation, and reconstruction algorithm, the regularized orthogonal matching pursuit reconstruction algorithm was adopted to determine the loca-lization areas of the main motor noise. Finally, the feasibility of the optimized reconstruction algorithm in improving loca-lization accuracy was verified with the sound intensity test bench. The results show that the multi-physics field simulation of the motor model is correct, the main noise sources are the pressure impact at the valve plate and piston collisions, the main noise area is distributed around the valve plate, and the new localization accuracy reaches 25 mm, achieving the determination of the main motor noise sources and an improvement in localization accuracy.

Key words: inclined axis piston motor, fluid-solid noise source, exciting force analysis, sound intensity image, regularized orthogonal matching pursuit

中图分类号:

TH137.51

陈福龙, 黄惠, 杜恒, 苏俊收, 李雨铮, 李福气. 斜轴式柱塞马达流固噪声源特征及高精度定位分析[J]. 华南理工大学学报(自然科学版), 2026, 54(1): 149-160.

CHEN Fulong, HUANG Hui, DU Heng, SU Junshou, LI Yuzheng, LI Fuqi. Characteristics and High-Precision Positioning Analysis of Fluid-Solid Noise Sources in Inclined Axis Piston Motor[J]. Journal of South China University of Technology(Natural Science Edition), 2026, 54(1): 149-160.

图/表 18

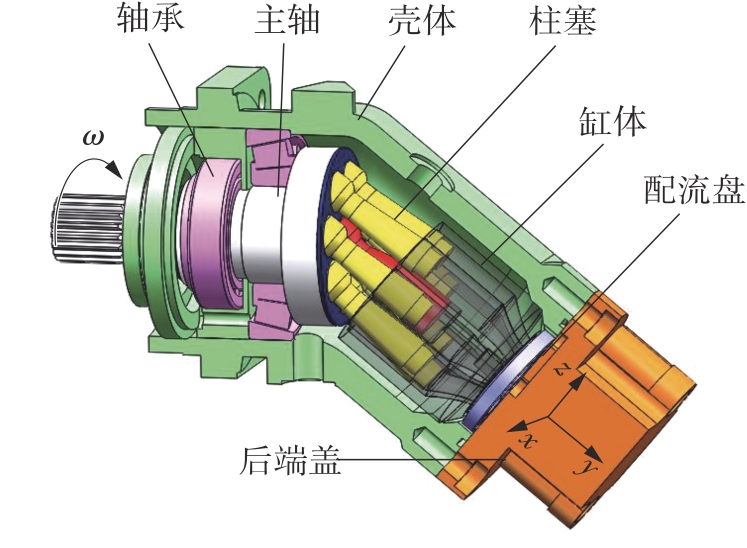

图1

图2

表1

图3

表2

图4

图5

图6

图7

图8

图9

图10

图11

表3

图12

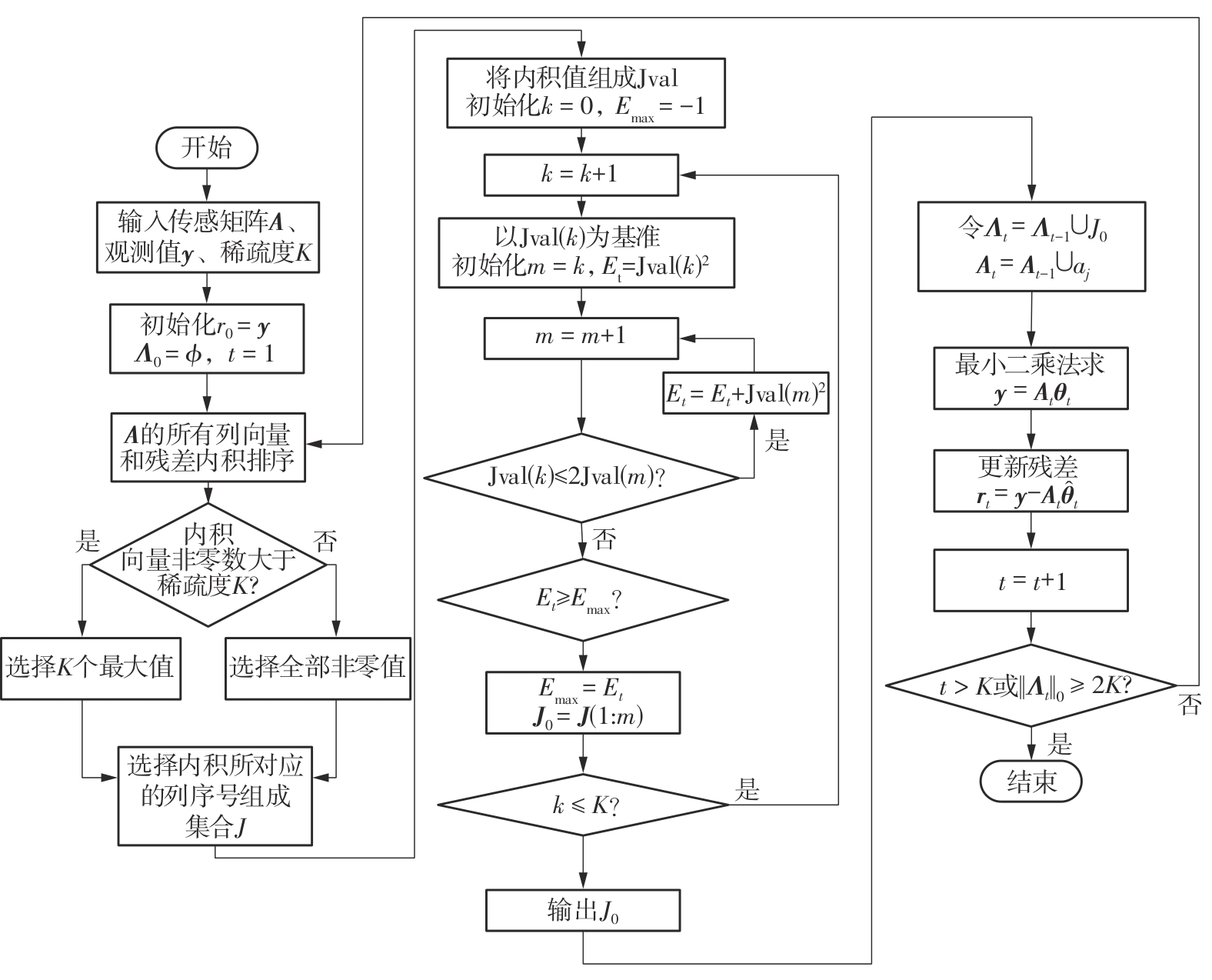

图13

图 14

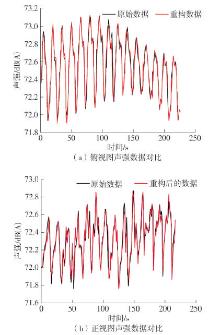

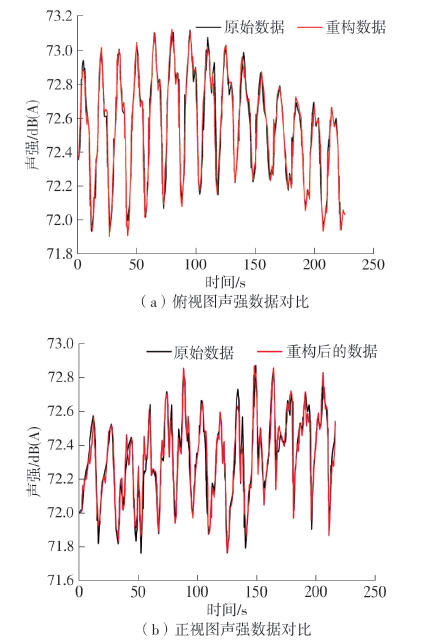

图15

参考文献 26

[1]	WU B， QIAO M ．A review of the research progress of motor vibration and noise［J］．International Transactions on Electrical Energy Systems，2022，2022（1）：5897198/1-10.
[2]	HOU J， SUN H， XU A，et al ．Fault diagnosis of synchronous hydraulic motor based on acoustic signals［J］．Advances in Mechanical Engineering，2020，12（4）：1687814020916107/1-11.
[3]	LIU B Q， ZHANG T Z， ZHANG H X，et al ．Simulation analysis on electromagnetic vibration and noise of novel mechatronic-electro-gydraulic coupler［J］．Machines，2022，10（9）：762/1-14.
[4]	ZHANG Z， LIANG Y， ZHAO K，et al ．Research on the vibration characteristic of a seawater hydraulic piston pump system and vibration reduction approach［J］．IEEE Access，2021，9：90212-90230.
[5]	HUANG H， WU G Y， WU Y Y，et al ．Identification of acoustic sources for bent-axis axial piston motor under variable loads［J］．Journal of Sound and Vibration．2020，468：115063/1-5.
[6]	PAN M， YUAN C， DING B，et al ．Novel integrated active and passive control of fluid-borne noise in hydraulic systems［J］．Journal of Dynamic Systems，Measurement，and Control，2021，143（9）：091006/1-9.
[7]	PAN Y， LI Y， HUANG M，et al ．Noise source identification and transmission path optimisation for noise reduction of an axial piston pump［J］．Applied Acoustics，2018，130：283-292.
[8]	吴永源，黄惠，陈金兰，等．斜轴式柱塞马达振动和噪声特性试验分析［J］．机床与液压，2024，52（22）：143-148.
	WU Yongyuan， HUANG Hui， CHEN Jinlan，et al ．Experimental analysis of vibration and noise characteristics of bent-axis piston motor［J］．Machine Tool & Hydraulics，2024，52（22）：143-148.
[9]	郑恒，张艳锋，王景祥．活塞式气动马达噪声特性分析［J］．冶金丛刊，2016（4）：61，63.
	ZHENG Heng， ZHANG Yanfeng， WANG Jingxiang ．Analysis of noise characteristics of piston pneumatic motor［J］．Metallurgical Collections，2016（4）：61，63.
[10]	常容川．轴向柱塞马达控制回路流道与启闭特性研究及优化［D］．烟台：烟台大学，2022.
[11]	WU T， ZHANG J， LI R，et al ．Analysis and optimization of flow field characteristics of axial piston motor based on CFD［J］．Flow Measurement and Instrumentation，2024，99：102669/1-5.
[12]	JOHNSTON N， DUMNOV D， MELLING J ．Modelling of pumps and motors as dource flow ripple and source impedance［C］∥ Proceedings of the ASME/BATH 2023 Symposium on Fluid Power and Motion Control．Sarasota：American Society of Mechanical Engineers，2023：V001T01A008/1-10.
[13]	白国军，李军，纪红刚，等．声阵列测试技术在微型泵降噪中的应用研究［J］．噪声与振动控制，2019，39（3）：235-240，249.
	BAI Guojun， LI Jun， JI Honggang，et al ．Application of acoustic array testing technique in miniature pump noise reduction［J］．Noise and Vibration Control，2019，39（3）：235-240，249.
[14]	BALLESTEROS J A， FERNANDEZ M D， SARRADJ E，et al ．Identification and analysis of the noise sources of an engine settled in a car using array-based techniques［J］．International Journal of Vehicle Noise and Vibration，2018，14（2）：171-190.
[15]	HE Y， CHEN L， XU Z，et al ．A compressed equivalent source method based on equivalent redundant dictionary for sound field reconstruction［J］．Applied Sciences，2019，9（4）：808/1-19.
[16]	WEN P F， DUAN C L， TANG L G，et al ．Study on noise characteristics of a novel equal-thickness screen ［J］．Noise Control Engineering Journal，2020，68（2）：168-178.
[17]	HU D Y， LIU X Y， XIAO Y，et al ．Fast sparse reconstruction of sound field via Bayesian compressive sensing［J］．Journal of Vibration and Acoustics，2019，141（4）：1-9.
[18]	ZAN M， XU Z， HUANG Z H Y ．A block bayesian compressive sensing method based on the equivalent source method for near-field acoustic holography［J］．Journal of Vibration and Control，2023，29（5/6）：1016-1030.
[19]	SHEN Y， BI C X， ZHANG X Z，et al ．Sound field reconstruction using compressed separable projection-based equivalent source method［J］．Journal of Theoretical & Computational Acoustics，2024，32（1）：2340003.
[20]	陈淑梅，罗远明，黄惠，等．压缩感知在斜轴式马达声强成像中的应用研究［J］．华南理工大学学报（自然科学版），2024，52（4）：68-76.
	CHEN Shumei， LUO Yuanming， HUANG Hui，et al ．Application of compressed sensing in sound intensity imaging of bent-axis motor［J］．Journal of South China University of Technology（Natural Science Edition），2024，52（4）：68-76.
[21]	LI L， FANG Y， LIU L，et al ．Overview of compressed sensing：sensing model，reconstruction algorithm，and its applications［J］．Applied Sciences，2020，10（17）：5909/1-19.
[22]	贡青鸿．基于压缩感知的斜轴式马达流固噪声识别研究［D］．福州：福州大学，2021.
[23]	孟凡森，张小正．基于流固耦合的压缩机吸气阀组气动噪声研究［J］．合肥工业大学学报（自然科学版），2024，47（1）：33-40.
	MENG Fansen， ZHANG Xiaozheng ．Investigation on aerodynamic noise of suction valve group in compressor with fluid-structure interaction modeling［J］．Journal of Hefei University of Technology（Natural Science），2024，47（1）：33-40.
[24]	刘琦．轴向柱塞泵输出流量特性及效率特性研究［D］．济南：齐鲁工业大学，2023.
[25]	曹衍闯．快速定向压缩边界元法理论及其应用［D］．西安：西北工业大学，2015．
[26]	刘哲，张鹤妮，张永亮，等．基于弱选择正则化正交匹配追踪的图像重构算法［J］．光子学报，2012，41（10）：1217-1221.
	LIU Zhe， ZHANG He-ni， ZHANG Yong-liang，et al ．Image reconstruction based on weak selected regula-rized orthogonal match pursuit algorithm［J］．Acta Photonica Sinica，2012，41（10）：1217-1221.

网格尺寸/ mm	压力误差/%	计算时间/h
0.080	3.5	0.3
0.050	2.0	1.5
0.020	1.5	4.0
0.010	1.3	10.0
0.008	1.2	20.0

设置项目	参数
动力黏度/（Pa·s）	0.007
油液密度/（kg·m^-3）	870
弹性模量/MPa	1 500
饱和压力/Pa	400
环境温度/K	333

设备	类型	参数
电机	功率/kW	200
电机	最大转速/（r·min^-1）	2 980
液压泵	最大排量/（cm³·r^-1）	160
液压泵	最高转速/（r·min^-1）	2 000
斜轴式马达	最大排量/（cm³·r^-1）	80
斜轴式马达	额定压力/MPa	35
压力传感器	测量范围/MPa	0~40
压力传感器	精度	±0.25%FS
数据采集卡	最大采样频率/kHz	204.8
数据采集卡	高精度通道数	6
声强探头	灵敏度/（mV·Pa^-1）	11.2
声强探头	幅值响应偏差/dB	0.2
声强校准器	校准频率/Hz	251.2
