拉维娜式行星齿轮传动系统的非线性动力学分析

doi:10.12141/j.issn.1000-565X.250046

华南理工大学学报(自然科学版) ›› 2025, Vol. 53 ›› Issue (10): 109-117.doi: 10.12141/j.issn.1000-565X.250046

拉维娜式行星齿轮传动系统的非线性动力学分析

莫帅¹^,², 黄涛疆¹^,², 胡勇军¹^,², 陈素姣³, 施文爱⁴, 张伟¹

^1.广西大学特色金属材料与组合结构全寿命安全国家重点实验室，广西南宁 530004
^2.广西大学机械工程学院，广西南宁 530004
^3.柳工柳州传动件有限公司，广西柳州 545007
^4.方盛车桥（柳州）有限公司，广西柳州 545006

收稿日期:2025-02-28 出版日期:2025-10-25 发布日期:2025-05-16
作者简介:莫帅（1987—），男，博士，教授，主要从事齿轮传动系统动力学研究。E-mail： moshuai2010@163.com
基金资助:
广西科技重大专项(AA24263074);广西科技重大专项(AA23073019);广西杰出青年科学基金项目(2025GXNSFFA069016);国家自然科学基金项目(52265004)

Nonlinear Dynamic Analysis of Ravigneaux Planetary Gear Transmission System

MO Shuai¹^,², HUANG Taojiang¹^,², HU Yongjun¹^,², CHEN Sujiao³, SHI Wenai⁴, ZHANG Wei¹

^1.State Key Laboratory of Featured Metal Materials and Life-Cycle Safety for Composite Structures，Guangxi University，Nanning 530004，Guangxi，China
^2.School of Mechanical Engineering，Guangxi University，Nanning 530004，Guangxi，China
^3.Liugong Liuzhou Driveline Co. ，Ltd. ，Liuzhou 545007，Guangxi，China
^4.Fangsheng Axle （Liuzhou） Co. ，Ltd. ，Liuzhou 545006，Guangxi，China

Received:2025-02-28 Online:2025-10-25 Published:2025-05-16
About author:莫帅（1987—），男，博士，教授，主要从事齿轮传动系统动力学研究。E-mail： moshuai2010@163.com
Supported by:
the Guangxi Science and Technology Major Program(AA24263074);the Guangxi Natural Science Fund for Distinguished Young Scholars(2025GXNSFFA069016);the National Natural Science Foundation of China(52265004)

摘要/Abstract

摘要：

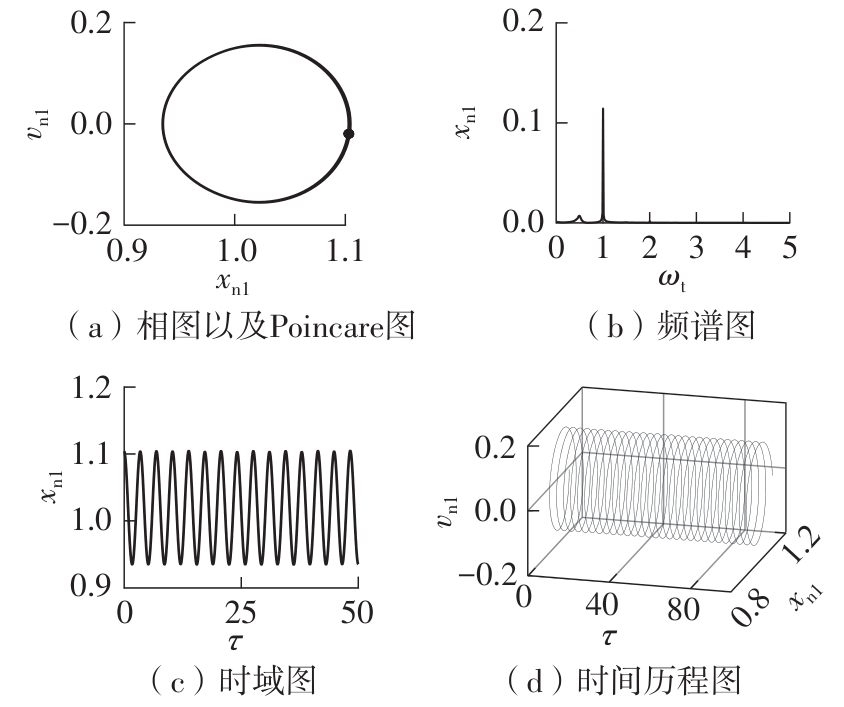

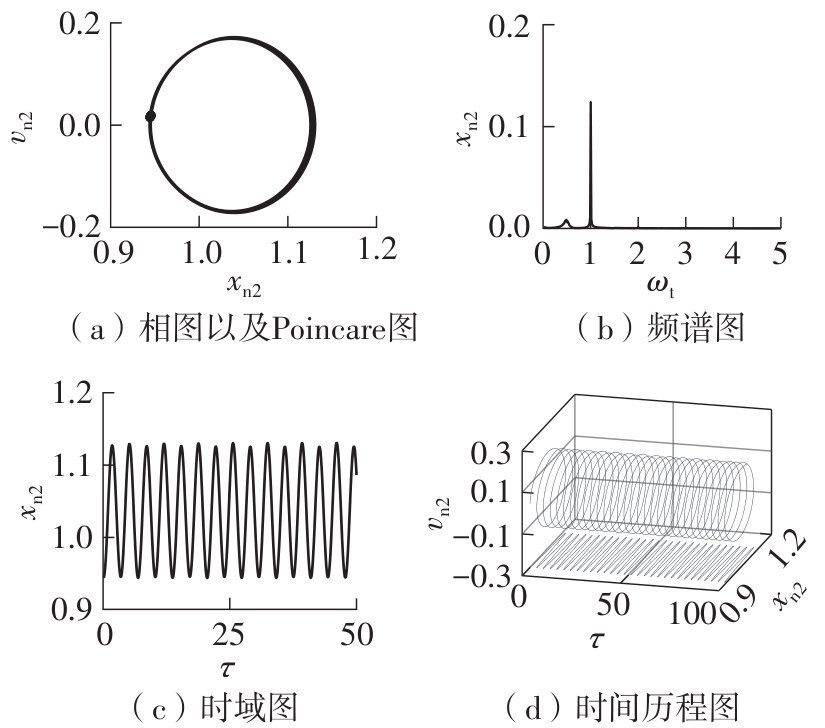

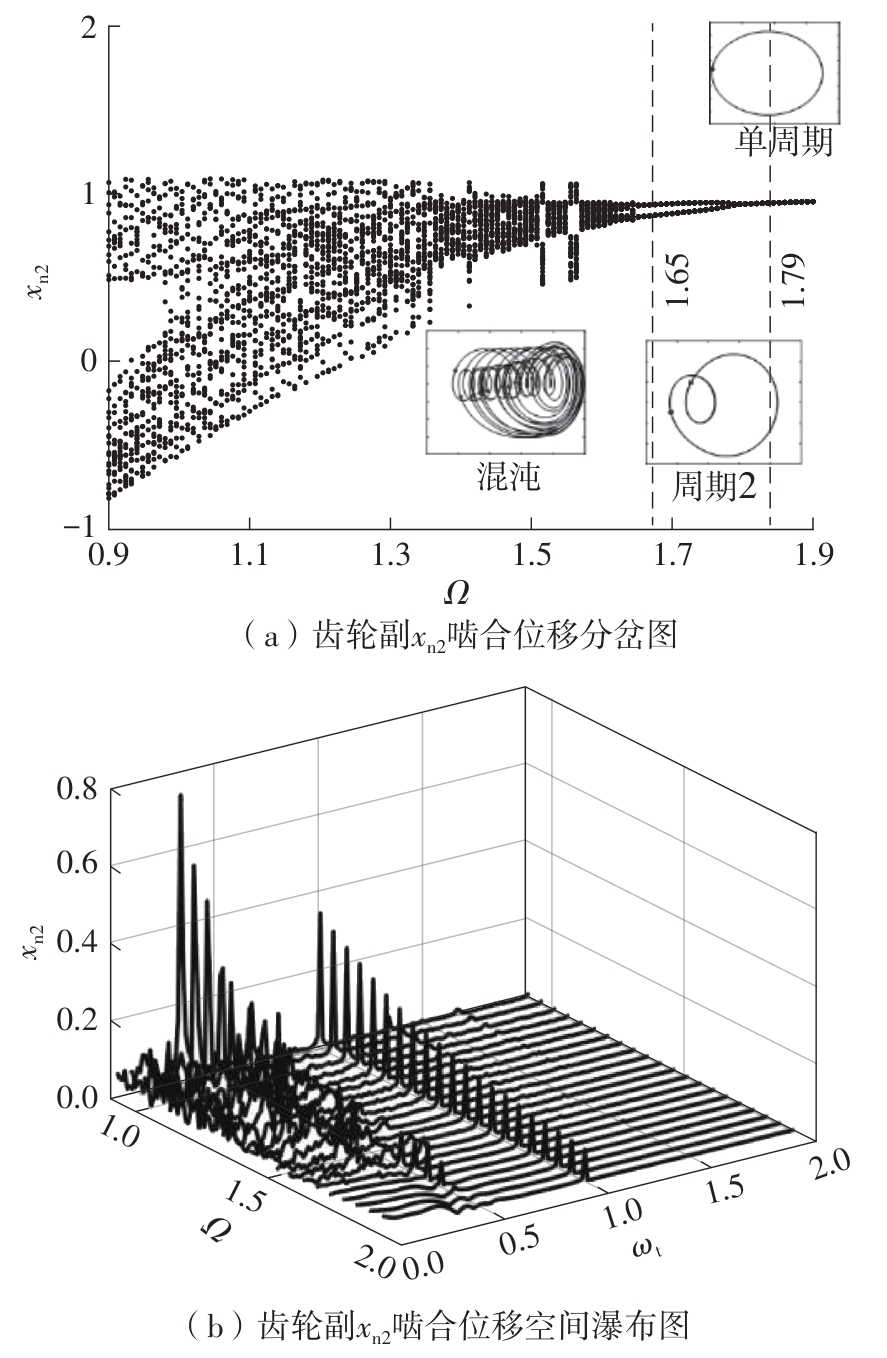

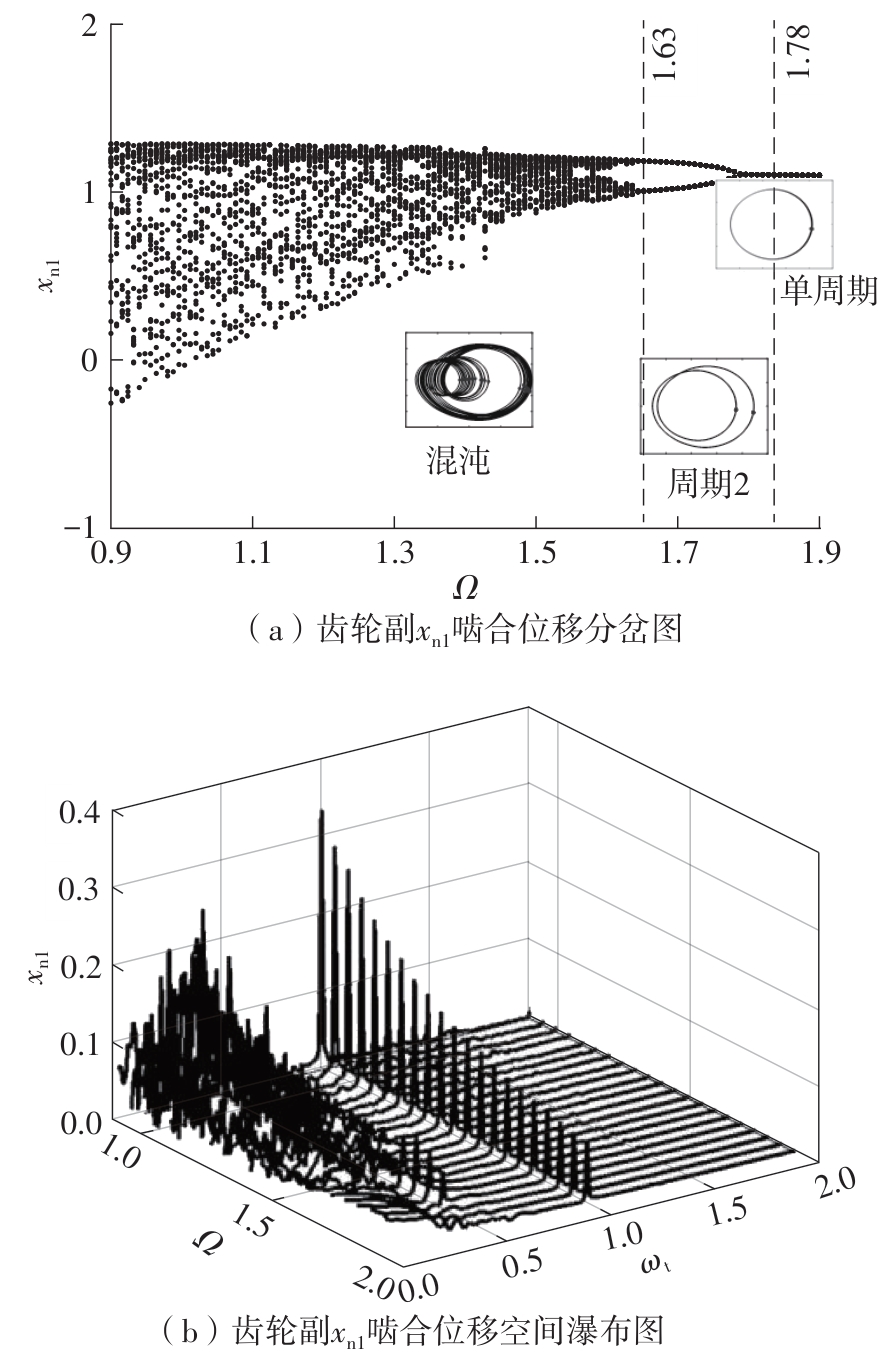

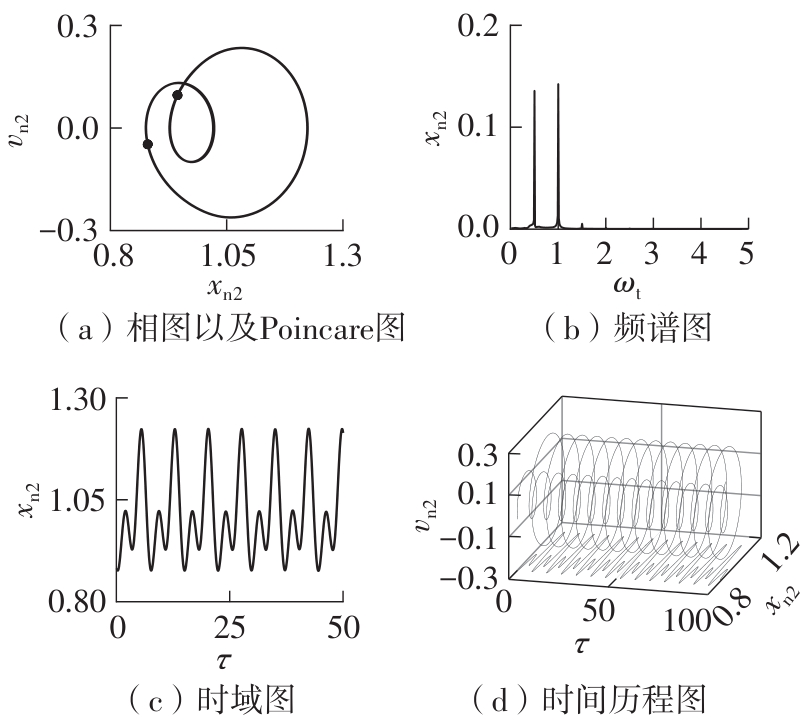

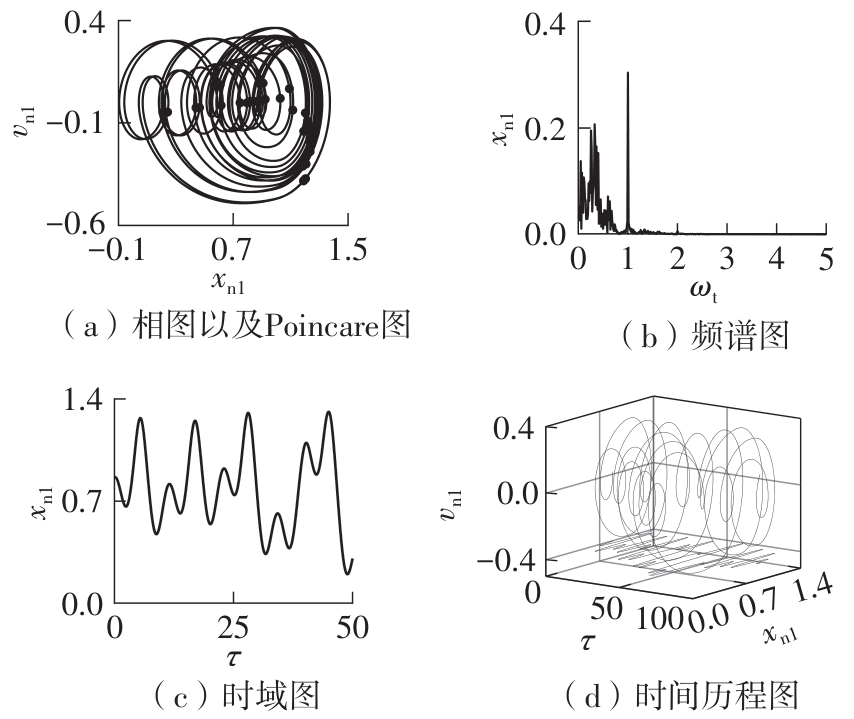

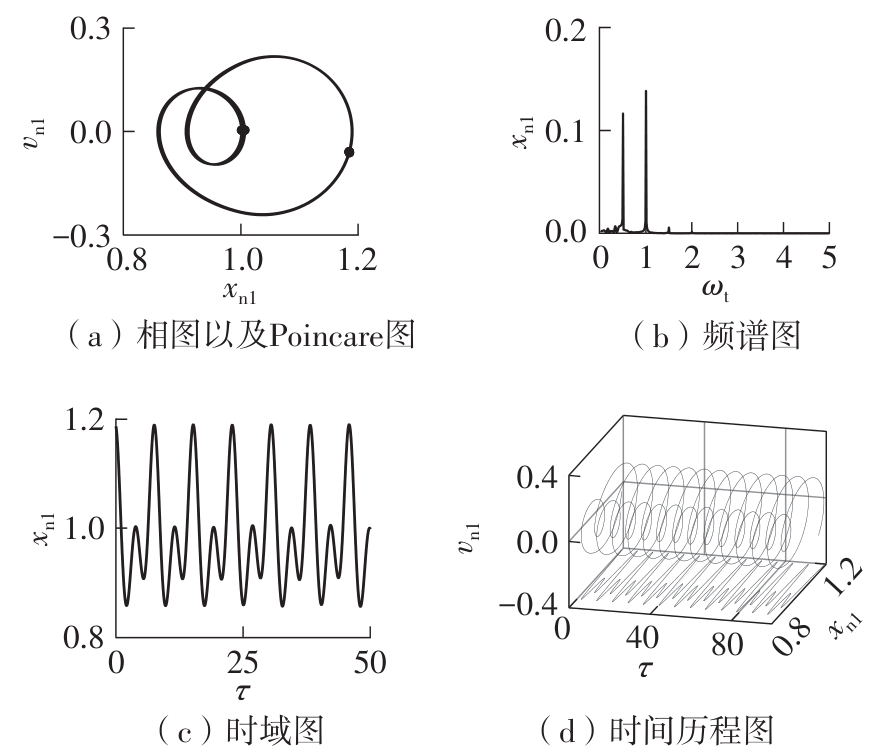

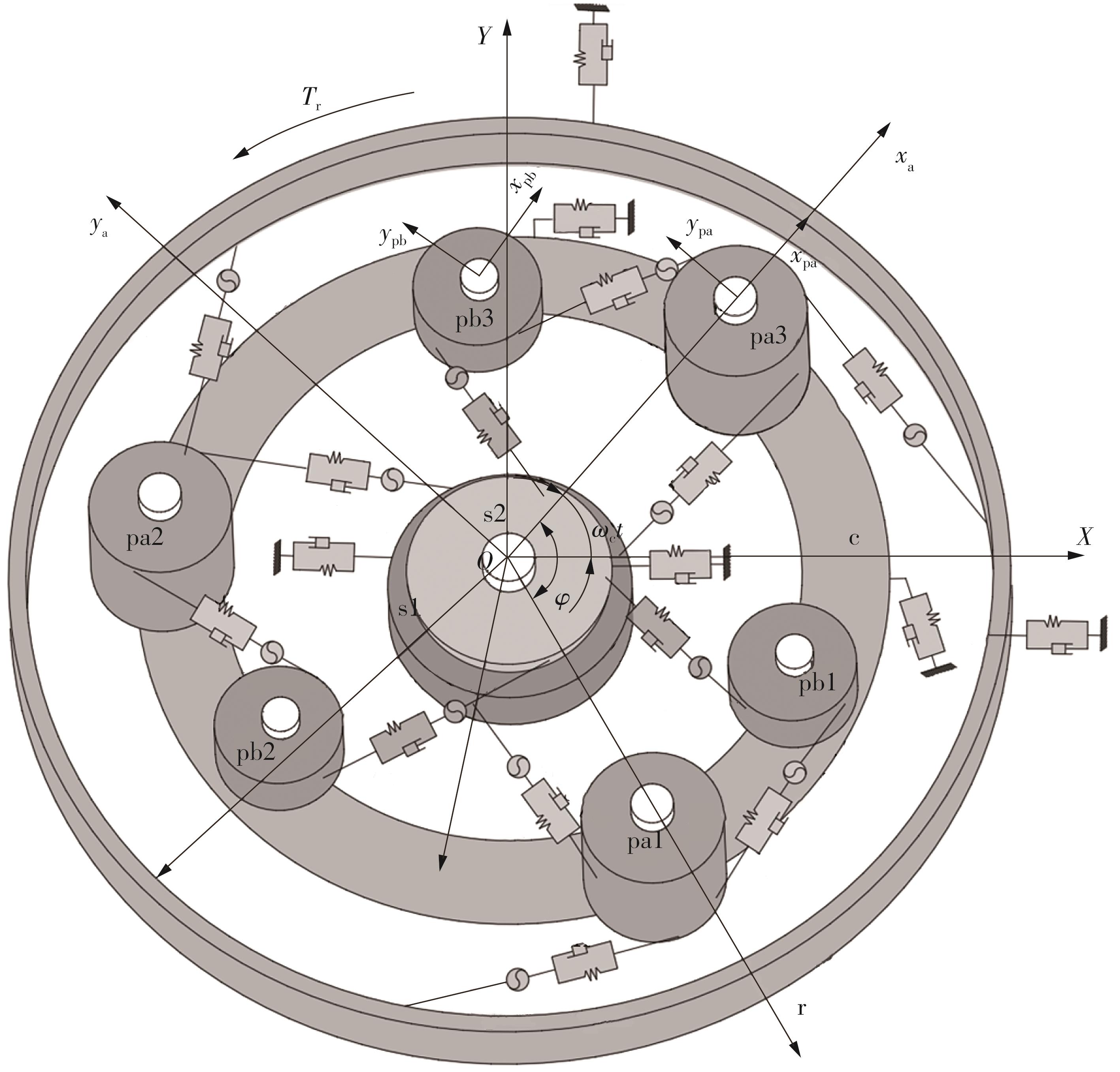

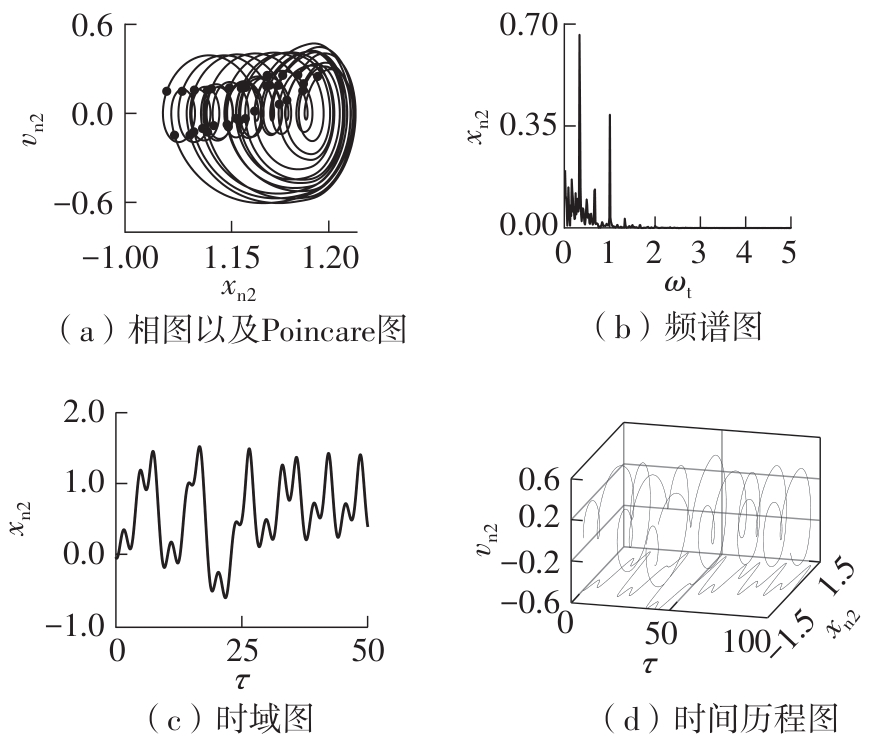

为提升车辆变速器运行过程中的传动平稳性，该文针对变速器中的拉维娜式行星齿轮传动系统，深入分析其非线性振动特性，建立了一种包含多种非线性因素耦合的拉维娜式行星齿轮传动系统动力学模型。该模型综合考虑时变啮合刚度、时变啮合阻尼、综合传动误差、动态啮合力以及时变摩擦力等非线性因素。基于牛顿第二定律推导出系统的非线性动力学微分方程组，并采用Runge-Kutta数值积分方法对系统微分方程组进行迭代求解，得到系统在不同外部激励频率条件下的动态响应特性。为研究不同激励频率对前、后太阳轮齿轮副振动位移的影响，该文绘制了时间历程图、频谱图、相图以及Poincare图。分析表明，两条齿轮副的振动位移演化规律呈现出一致性。为进一步揭示系统非线性响应演化规律，采用分岔图与空间瀑布图分析外部激励频率对系统非线性行为的影响并揭示其演化过程。结果表明：两条齿轮副的振动位移随着外部激励频率的变化，经历了混沌运动、倍周期分岔，最终达到单周期运动的非线性演化路径。通过合理调节外部激励频率，可有效抑制整个系统的非稳态振动，减小冲击载荷，从而提升系统的稳定性并延长齿轮传动寿命。该研究为实现高性能、高可靠的新能源汽车变速器的设计与优化提供了理论依据和工程参考。

关键词: 拉维娜式行星齿轮, 非线性系统, 动态响应, 分岔与混沌

Abstract:

To enhance the transmission stability during vehicle gearbox operation, this paper analyzed the nonlinear vibration characteristics of the Ravigneaux planetary gear transmission system in the transmission, and established a dynamic model of the Ravigneaux planetary gear transmission system including a variety of nonlinear factors. The model comprehensively considers nonlinear factors such as time-varying meshing stiffness, time-varying meshing damping, comprehensive transmission error, dynamic meshing force and time-varying friction force. Based on Newton’s second law, the nonlinear dynamic differential equations of the system were derived, and the Runge-Kutta numerical integration method was used to iteratively solve the differential equations of the system to obtain the dynamic response characteristics of the system under different external excitation frequencies. To investigate the impact of different excitation frequencies on the vibration displacement of the front and rear sun gear pairs, this study constructed time history diagrams, frequency spectra, phase portraits, and Poincare maps. The analysis shows that the vibration displacement evolution law of the two gear pairs is consistent. In order to further reveal the evolution law of the nonlinear response of the system, the bifurcation diagram and the spatial waterfall diagram were used to analyze the influence of the external excitation frequency on the nonlinear behavior of the system and reveal its evolution process. The results show that vibration displacement of the dual gear pairs undergoes a nonlinear evolution path along with variations in external excitation frequency: transitioning from chaotic motion through period-doubling bifurcation, and ultimately converging to periodic motion. By reasonably adjusting the external excitation frequency, unsteady vibrations can be effectively suppressed throughout the system, transient impact loads reduced, thereby enhancing operational stability and extending gear transmission service life. This research provides both theoretical foundations and engineering references for designing and optimizing high-performance, highly-reliable transmissions for new energy vehicles.

Key words: Ravigneaux planetary gear, nonlinear systems, dynamic response, bifurcation and chaos

中图分类号:

TH132.41

莫帅, 黄涛疆, 胡勇军, 陈素姣, 施文爱, 张伟. 拉维娜式行星齿轮传动系统的非线性动力学分析[J]. 华南理工大学学报(自然科学版), 2025, 53(10): 109-117.

MO Shuai, HUANG Taojiang, HU Yongjun, CHEN Sujiao, SHI Wenai, ZHANG Wei. Nonlinear Dynamic Analysis of Ravigneaux Planetary Gear Transmission System[J]. Journal of South China University of Technology(Natural Science Edition), 2025, 53(10): 109-117.

图/表 12

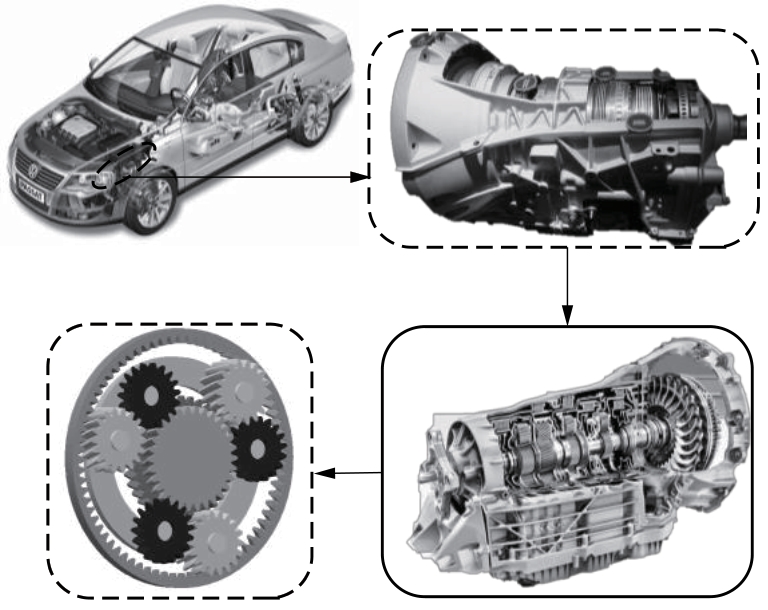

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

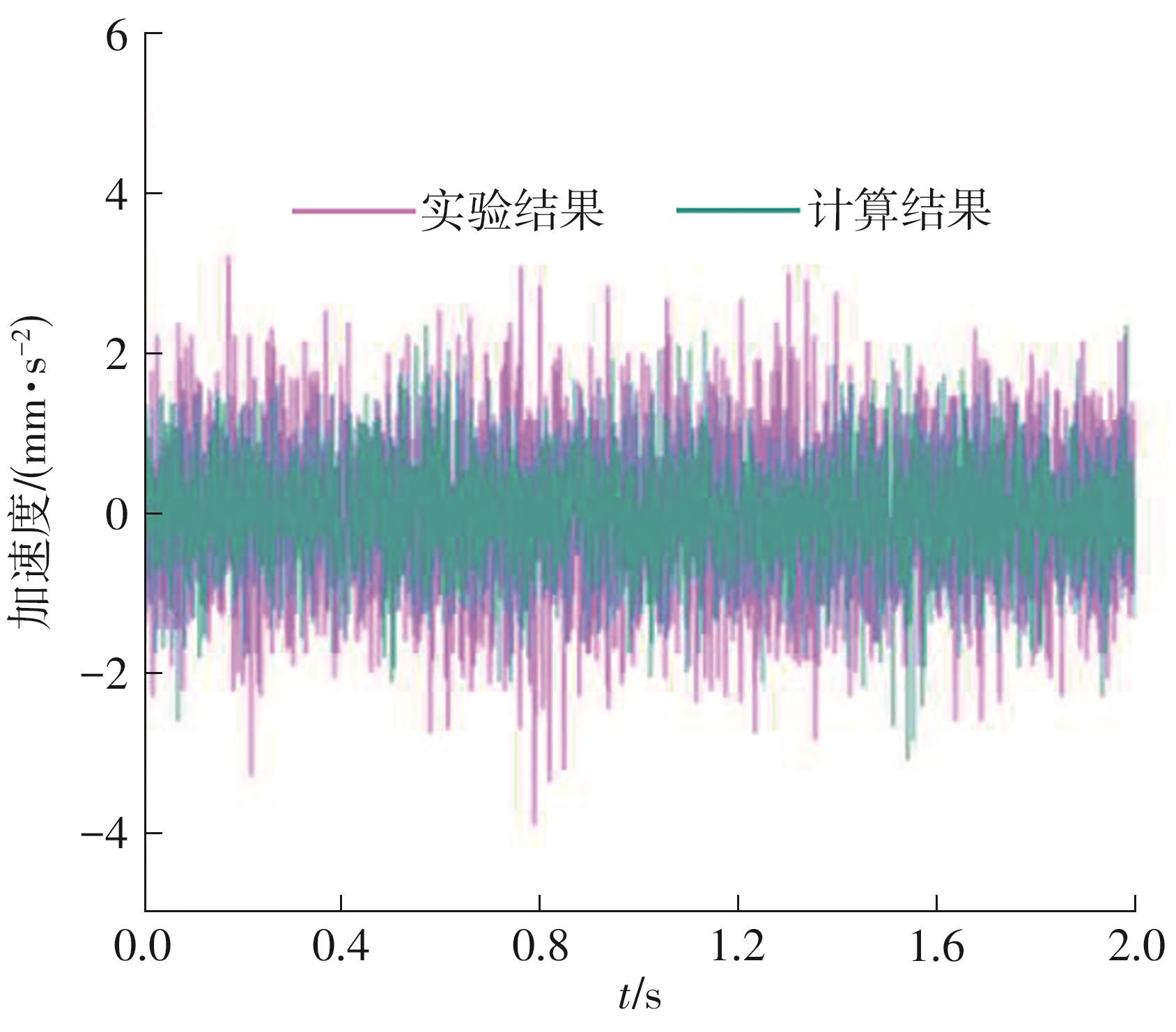

图12

参考文献 21

[1]	WANG C， YU L， WANG H，et al ．Fault modulation mechanism and kinematic modeling of planetary gear with local fault［J］．Journal of Sound and Vibration，2024，590：118572/1-16.
[2]	NIE Y， WANG L， LI F，et al ．A novel mathematical model of transmission path effect for the research of vibration characteristics of planetary gearboxes［J］．Mechanism and Machine Theory，2022，176：105022/1-19.
[3]	LAI J， LIU Y， XU X，et al ．Dynamic modeling and analysis of Ravigneaux planetary gear set with unloaded floating ring gear［J］．Mechanism and Machine Theory，2022，170：104696/1-18.
[4]	LIU Y， ZHANG M， LAI J，et al ．Dynamic characteristics of the floating non-loaded ring gear with external spline teeth in Ravigneaux planetary gear sets［J］．Engineering Failure Analysis，2022，142：106726/1-14.
[5]	ZANASI R， TEBALDI D ．Modeling of complex planetary gear sets using power-oriented graphs［J］．IEEE Transactions on Vehicular Technology，2020，69（12）：14470-14483.
[6]	LHOMME W， BOUSCAYROL A， SYED S A，et al ．Energy savings of a hybrid truck using a Ravigneaux gear train［J］．IEEE Transactions on Vehicular Technology，2017，66（10）：8682-8692.
[7]	莫帅，曾彦钧，王震，等．高速重载人字齿轮传动非线性动力学分析［J］．力学学报，2023，55（10）：2381-2392.
	MO Shuai， ZENG Yanjun， WANG Zhen，et al ．Nonlinear dynamic analysis of high speed and heavy load herringbone gear transmission［J］．Chinese Journal of Theoretical and Applied Mechanics，2023，55（10）：2381-2392.
[8]	莫帅，黄祖瑞，刘翊恒，等．航空非正交偏置面齿轮分汇流系统非线性动力学［J］．力学学报，2024，56（4）：1110-1122.
	MO Shuai， HUANG Zurui， LIU Yiheng，et al ．Non-linear dynamics of aeronautical non-orthogonal offset gear split flow system［J］．Chinese Journal of Theoretical and Applied Mechanics，2024，56（4）：1110-1122.
[9]	MO S， WANG L， HU Q，et al ．Coupling failure dynamics of tooth surface morphology and wear based on fractal theory［J］．Nonlinear Dynamics，2024，112（1）：175-195.
[10]	MO S， ZHANG Y， LUO B，et al ．The global behavior evolution of non-orthogonal face gear-bearing transmission system［J］．Mechanism and Machine Theory，2022，175：104969/1-26.
[11]	常乐浩，刘更，吴立言．齿轮综合啮合误差计算方法及对系统振动的影响［J］．机械工程学报，2015，51（1）：123-130.
	CHANG Lehao， LIU Geng， WU Liyan ．Determination of composite meshing errors and its influence on the vibration of gear system［J］．Journal of Mechanical Engineering，2015，51（1）：123-130.
[12]	陈再刚，唐亮，杨吉忠，等．考虑齿轮齿条动态激励的山地齿轨车辆-轨道耦合动力学特性分析［J］．机械工程学报，2023，59（8）：163-173.
	CHEN Zaigang， TANG Liang， YANG Jizhong，et al ．Dynamic characteristic analysis of racked railway vehicle-track coupling system with considering the dynamic excitation of gear-rack transmission［J］．Journal of Mechanical Engineering，2023，59（8）：163-173.
[13]	何泽银，易锋，杨震，等．计入冲击与受载齿轮副时变啮合刚度解析算法［J］．湖南大学学报（自然科学版），2024，51（12）：38-46.
	HE Zeyin， YI Feng， YANG Zhen，et al ．Analytical algorithm for time varying mesh stiffness of gear pairs considering impact and loading［J］．Journal of Hunan University （Natural Sciences），2024，51（12）：38-46.
[14]	JIANG F， DING K， HE G，et al ．Vibration fault features of planetary gear train with cracks under time-varying flexible transfer functions［J］．Mechanism and Machine Theory，2021，158：104237/1-19.
[15]	耿智博，肖科，王家序，等．汽车变速器齿轮传动系统动态特性研究及优化［J］．湖南大学学报（自然科学版），2018，45（8）：22-31.
	GENG Zhibo， XIAO Ke， WANG Jiaxu，et al ．Analysis and optimization design on dynamic characteristic of gear transmission system of automobile transmission［J］．Journal of Hunan University （Natural Sciences），2018，45（8）：22-31.
[16]	LIU W， SHI K， SUN H L，et al ．Modulation sideband analysis of a two-stage planetary gear system with an elastic continuum ring gear［J］．Journal of Sound and Vibration，2022，527：116874/1-21.
[17]	常乐浩，王佩蔺，黄绮笛，等．考虑齿背啮合的齿轮系统动态接触与动力学耦合分析［J］．华南理工大学学报（自然科学版），2024，52（12）：22-31.
	CHANG Lehao， WANG Peilin， HUANG Qidi，et al ．Coupled analysis of dynamic contact and dynamics of gear system considering tooth back meshing［J］．Journal of South China University of Technology （Natural Sciences Edition），2024，52（12）：22-31.
[18]	JORDAN J M， DE S B， BLOCKMANS B，et al ．A misaligned formulation for planetary gears with analytical 3D contact characterization［J］．Nonlinear Dynamics，2024，112（19）：16811-16836.
[19]	LIU J， LI X， XIA M ．A dynamic model for the planetary bearings in a double planetary gear set［J］．Mechanical Systems and Signal Processing，2023，194：110257/1-23.
[20]	LIU Z， MAO S， LI L，et al ．Research on vibration spectral structures of planetary gearboxes based on a universal equation of phenomenological modeling［J］．Nonlinear Dynamics，2024，112（10）：8129-8151.
[21]	ZGHAL B， GRAJA O， DZIEDZIECH K，et al ．A new modeling of planetary gear set to predict modulation phenomenon［J］．Mechanical Systems and Signal Processing，2019，127：234-261.
