基于混合润滑分析的RV减速器磨损模型

doi:10.12141/j.issn.1000-565X.240505

华南理工大学学报(自然科学版) ›› 2025, Vol. 53 ›› Issue (10): 118-130.doi: 10.12141/j.issn.1000-565X.240505

基于混合润滑分析的RV减速器磨损模型

倪文成¹, 李林凌¹, 赵志军¹, 吴琼¹, 李俊阳²^,³, 程功⁴

^1.北京空间飞行器总体设计部，北京 100094
^2.重庆大学机械与运载工程学院，重庆 400044
^3.重庆大学高端装备机械传动全国重点实验室，重庆 400044
^4.重庆工业职业技术大学机械工程学院，重庆 401120

收稿日期:2024-10-12 出版日期:2025-10-25 发布日期:2025-04-25
通信作者: 李俊阳（1982—），男，博士，副教授，主要从事精密减速器设计与可靠性评估研究。 E-mail:junyangli@cqu.edu.cn
作者简介:倪文成（1988—），男，博士，主要从事航空航天关键传动零件的设计制造研究。E-mail：niwencheng1988@163.com
基金资助:
国家自然科学基金-航天先进制造技术研究联合基金项目(U2037602)

Wear Model of RV Reducer Based on Mixed Lubrication Analysis

NI Wencheng¹, LI Linling¹, ZHAO Zhijun¹, WU Qiong¹, LI Junyang²^,³, CHENG Gong⁴

^1.Beijing Institute of Spacecraft System Engineering，Beijing 100094，China
^2.College of Mechanical and Vehicle Engineering，Chongqing University，Chongqing 400044，China
^3.State Key Laboratory of Mechanical Transmission for Advanced Equipment，Chongqing University，Chongqing 400044，China
^4.School of Mechanical Engineering，Chongqing Industry Polytechnic University，Chongqing 401120，China

Received:2024-10-12 Online:2025-10-25 Published:2025-04-25
Contact: 李俊阳（1982—），男，博士，副教授，主要从事精密减速器设计与可靠性评估研究。 E-mail:junyangli@cqu.edu.cn
About author:倪文成（1988—），男，博士，主要从事航空航天关键传动零件的设计制造研究。E-mail：niwencheng1988@163.com
Supported by:
the National Natural Science Foundation of China-Joint Fund for Aerospace Advanced Manufacturing Technology Research(U2037602)

摘要/Abstract

摘要：

旋转矢量减速器（RV减速器）相比传统的行星减速器和谐波减速器，具有更高的功率密度，广泛应用于航空航天特种装备、工业机器人、高端数控机床等领域。但在特殊极端环境下，尤其是在高低温、重载高速等服役环境下，RV减速器中的部件对加工精度要求极高，微米级的误差就会使加载条件下的多齿啮合转变为多齿干涉，进而影响各零部件的润滑，最终造成磨损失效。然而目前针对特殊极端工况下RV减速器磨损行为的研究还存在不足，未建立有效的磨损预测模型。结合摩擦学理论和啮合原理，首先开展主要零部件的运动分析和受力分析获得摩擦副的接触几何、速度和载荷，然后将宏观接触几何、微观表面形貌、速度与载荷纳入雷诺方程与膜厚方程，建立RV减速器零部件混合润滑分析模型。在此基础上针对不同零件，求解混合润滑模型获得零件接触界面膜厚，从而确定摆线针轮和滚针轴承在RV减速器零部件中的润滑状态最差，是最可能磨损失效的薄弱环节。基于混合润滑模型建立RV减速器磨损模型，以磨损失效薄弱环节零件磨损失效作为减速器磨损失效标准，最后开展等效摩擦磨损试验，利用试验数据对磨损模型进行校准。最终建立的磨损模型可实现特殊极端工况条件下RV减速器磨损的预测，为其服役性能的提升提供理论支撑。

关键词: RV减速器, 摆线针轮, 滚针轴承, 混合润滑, 磨损模型

Abstract:

Compared with traditional planetary gear reducers and harmonic drive reducers, the rotary vector (RV) reducer features higher power density and is widely used in fields such as aerospace and aviation special equipment, industrial robots, high-end CNC machine tools, etc. However, in special and extreme environments, particularly under severe operating conditions involving high/low temperatures, heavy loads, and high speeds, the components within RV reducers demand exceptionally high machining precision. Micron-level errors can cause multi-tooth meshing under load to evolve into multi-tooth interference. This compromises lubrication between components, ultimately leading to wear-induced failure. However, current research on the wear behavior of RV reducers under special extreme working conditions remains inadequate, and no effective wear prediction model has been established. Based on tribology theory and gear meshing principles, this study first conducted kinematic and force analyses of key components to determine the contact geometry, velocities, and loads of tribo-pairs. Subsequently, macroscopic contact geometry, microscopic surface topography, velocities, and loads were incorporated into the Reynolds equation and film thickness equation to establish a mixed lubrication analysis model for RV reducer components. Based on this, it solved the hybrid lubrication model for different components to obtain the interfacial film thickness of parts, thereby determining that the cycloidal-pin wheel and needle bearing exhibit the poorest lubrication state among RV reducer components and represent the most vulnerable weak links prone to wear failure. Using wear failure of these vulnerable components as the reducer’s wear failure criterion, an RV reducer wear model based on the hybrid lubrication model was established. Finally, equivalent friction-wear experiments were conducted to calibrate the wear model using experimental data. The ultimately established wear model enables prediction of RV reducer wear under special extreme working conditions, providing theoretical support for enhancing its service performance.

Key words: RV reducer, cycloidal-pin wheel, needle bearing, mixed lubrication, wear model

中图分类号:

TH117

倪文成, 李林凌, 赵志军, 吴琼, 李俊阳, 程功. 基于混合润滑分析的RV减速器磨损模型[J]. 华南理工大学学报(自然科学版), 2025, 53(10): 118-130.

NI Wencheng, LI Linling, ZHAO Zhijun, WU Qiong, LI Junyang, CHENG Gong. Wear Model of RV Reducer Based on Mixed Lubrication Analysis[J]. Journal of South China University of Technology(Natural Science Edition), 2025, 53(10): 118-130.

图/表 30

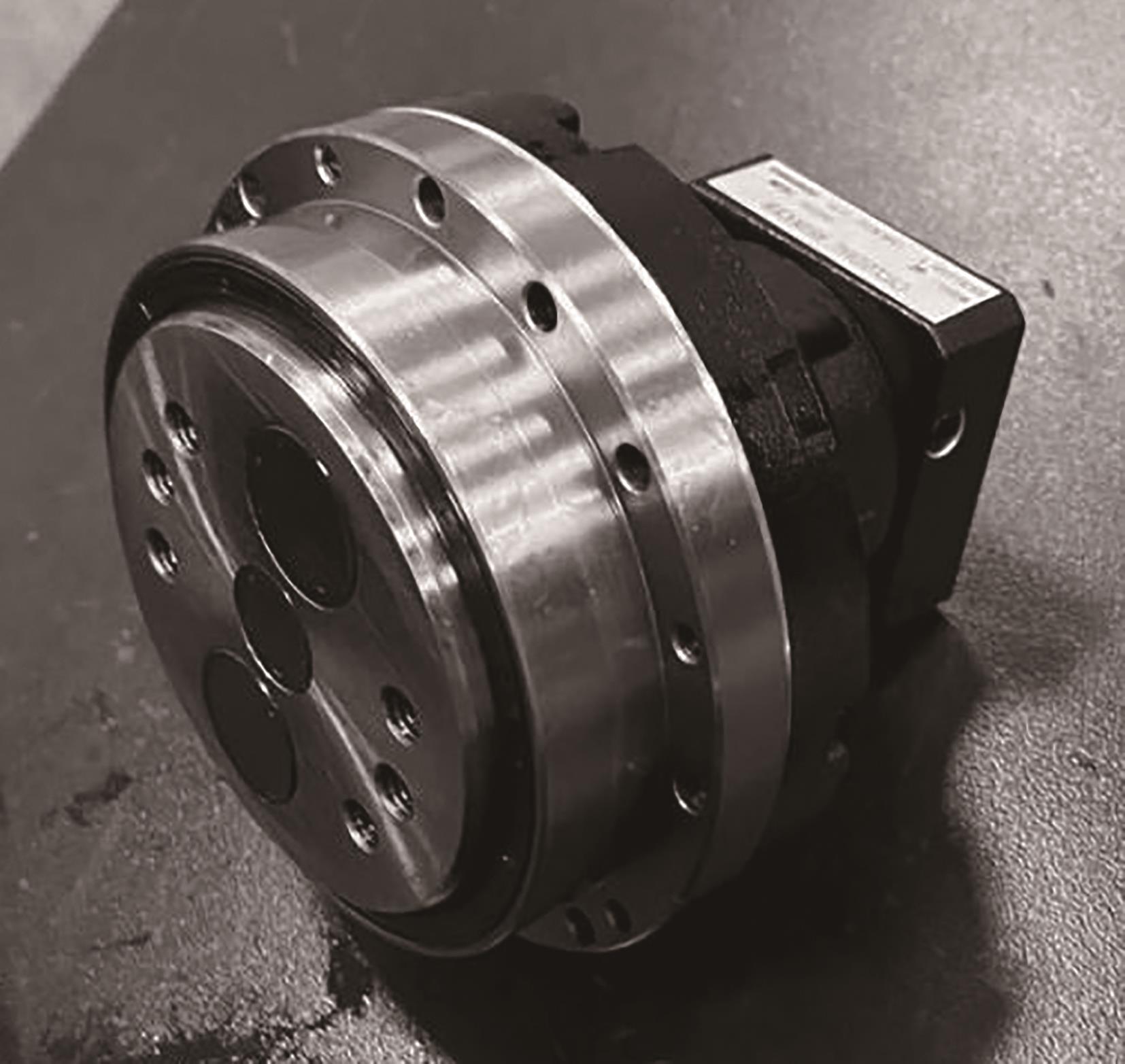

图1

图2

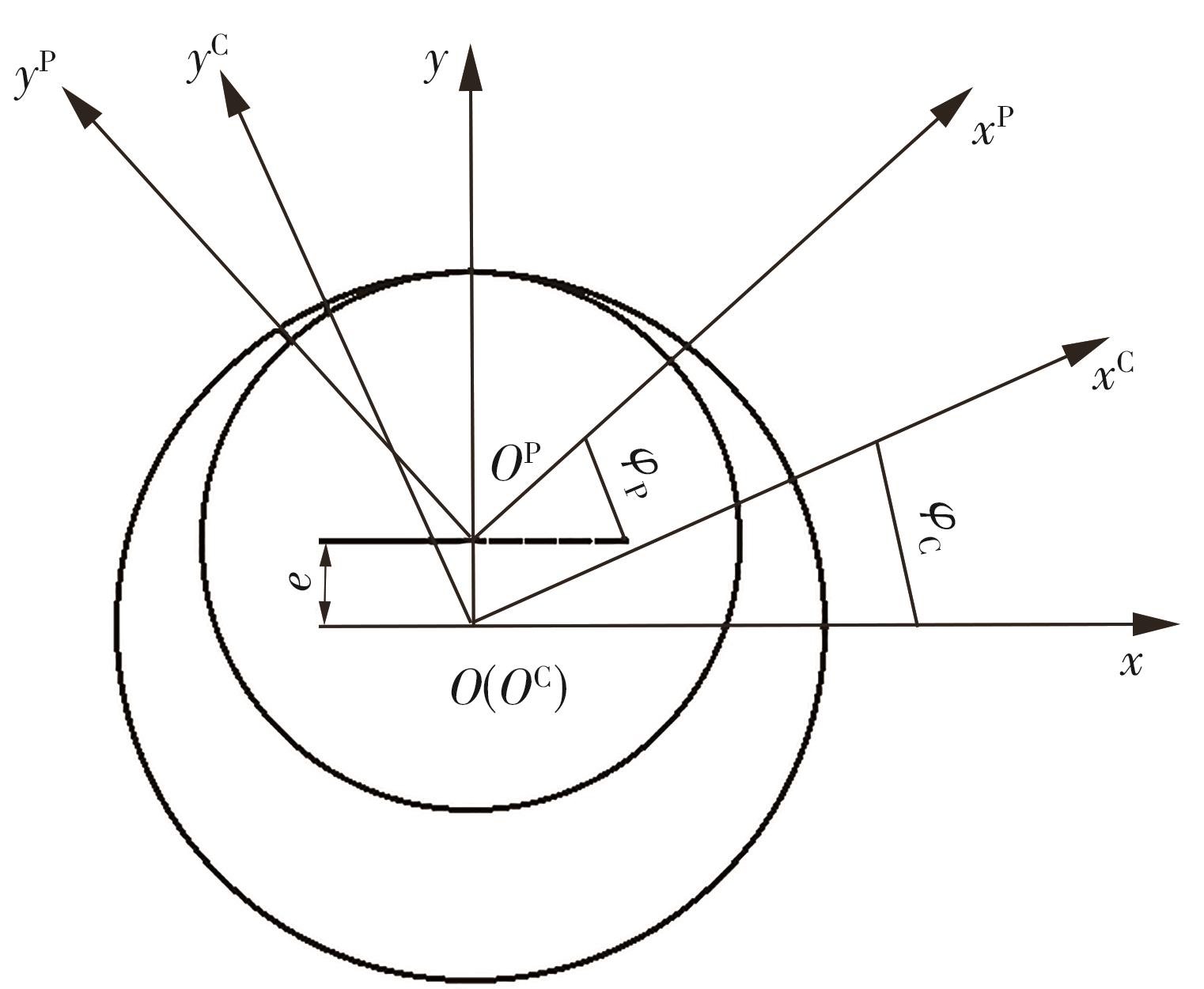

图3

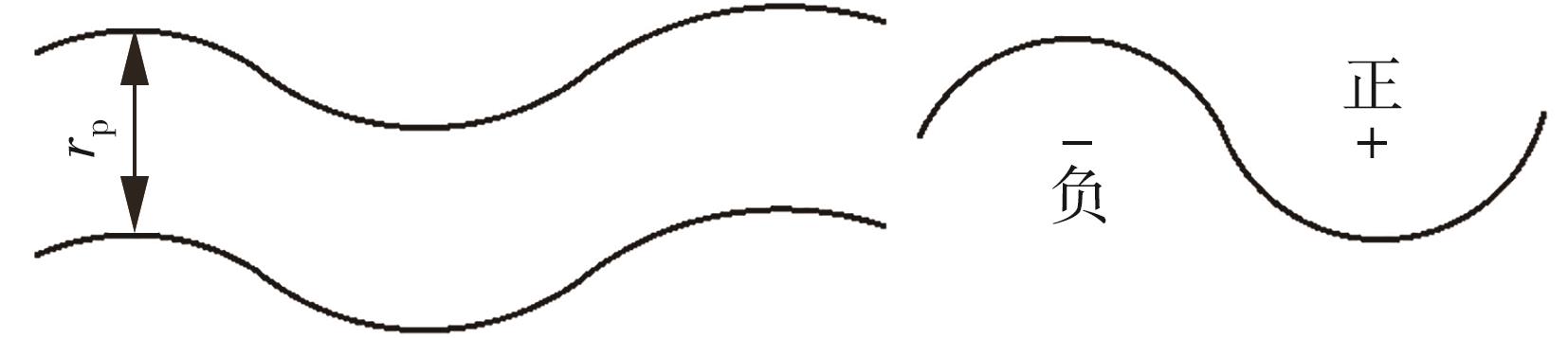

图4

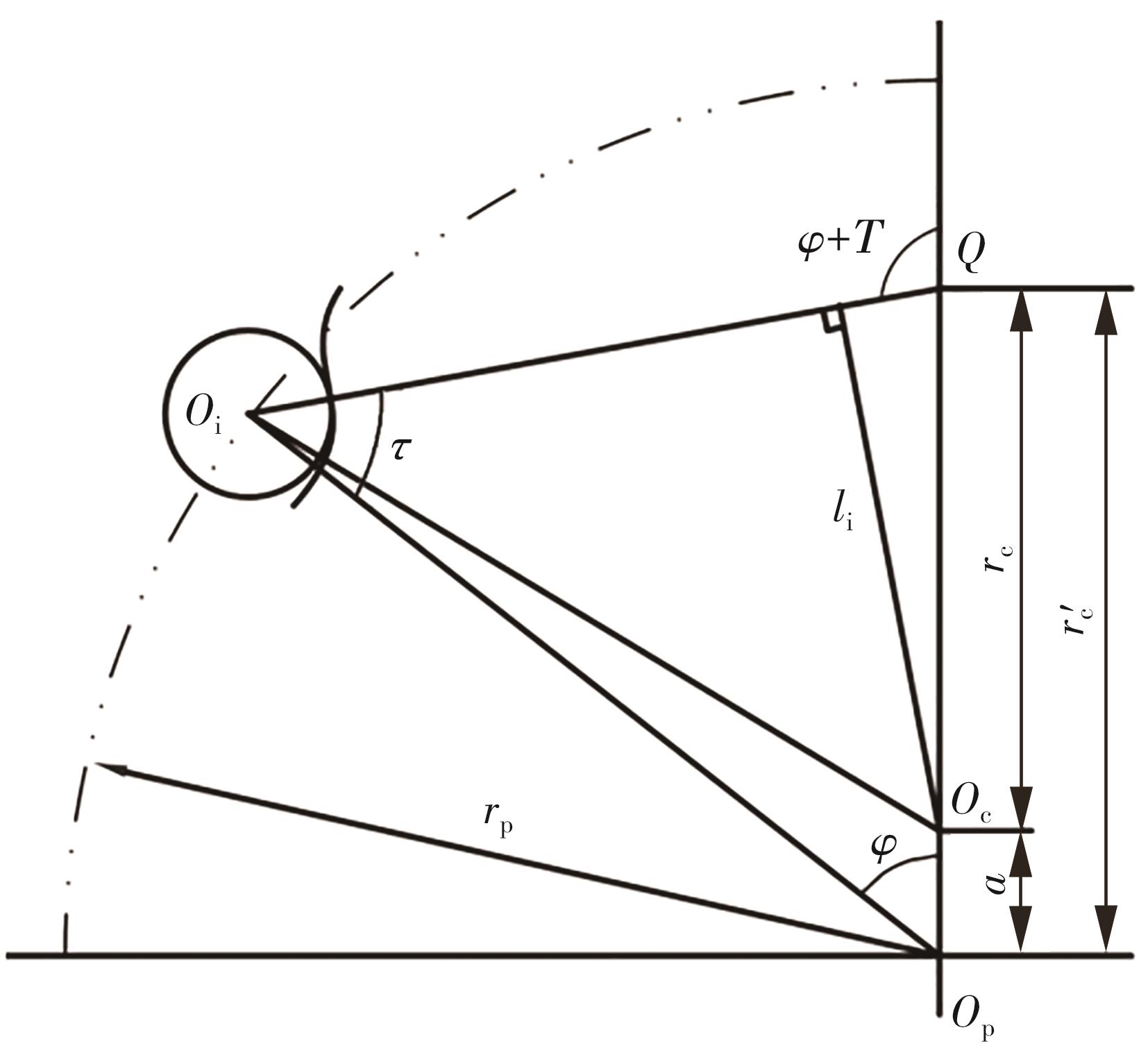

图5

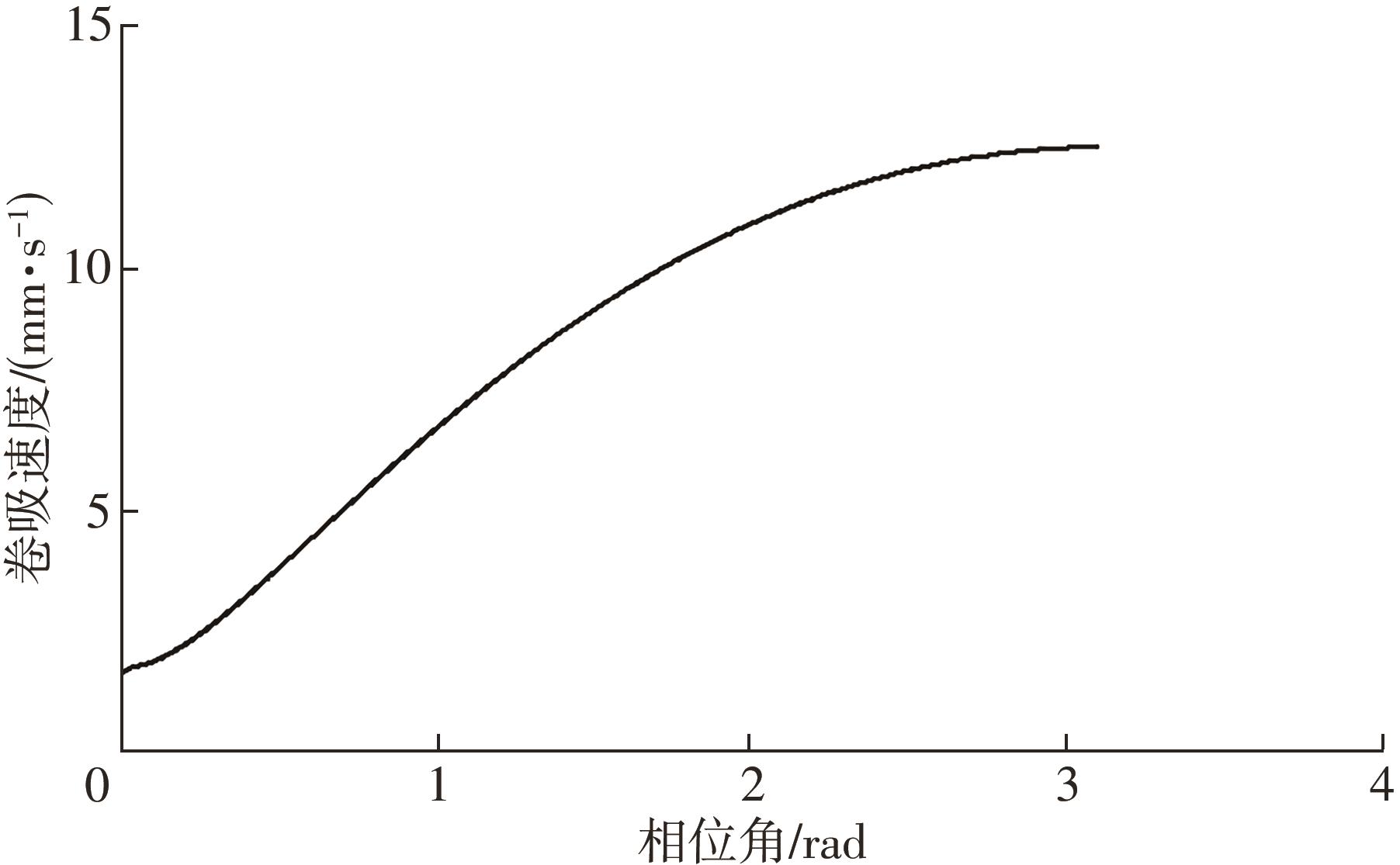

图6

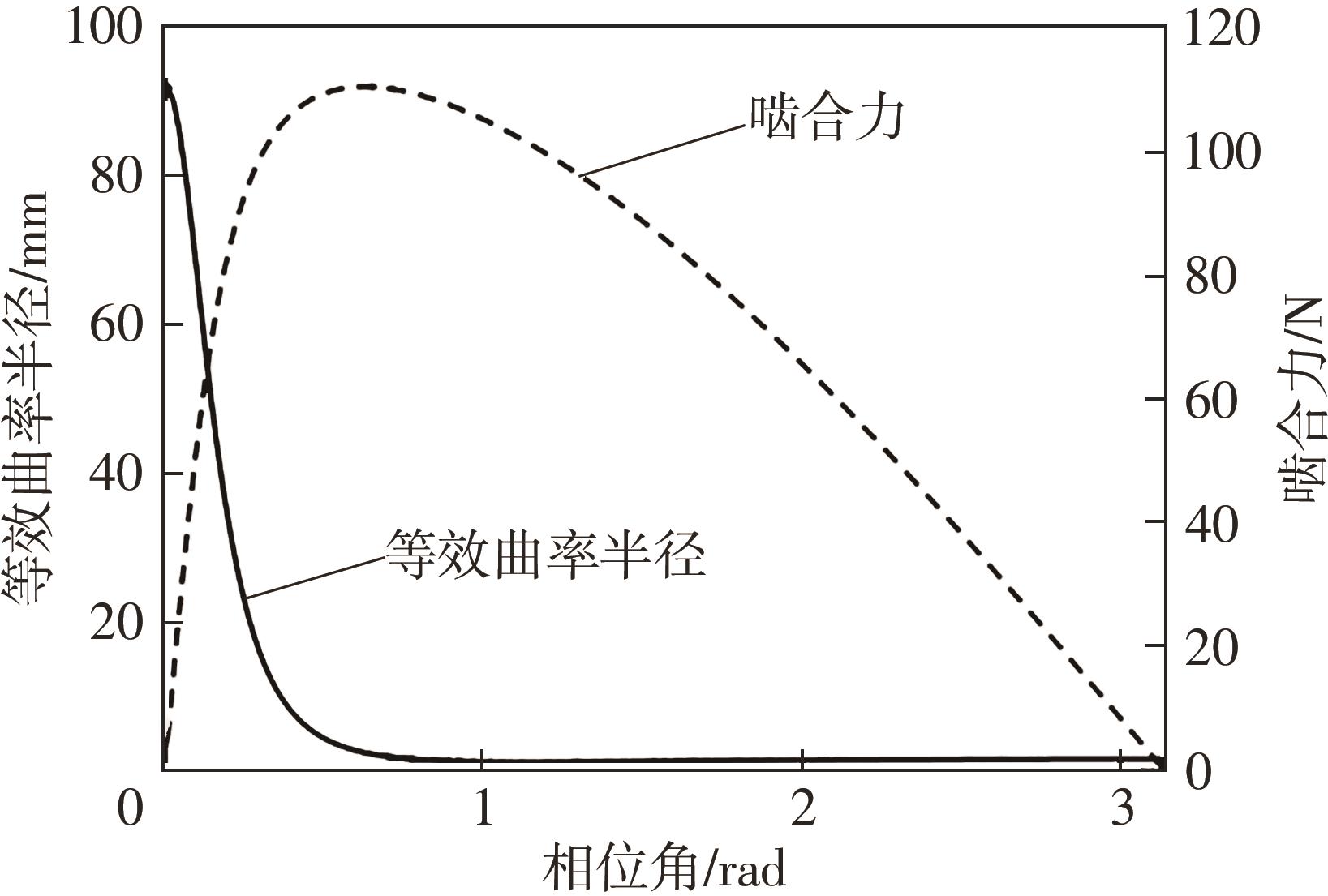

图7

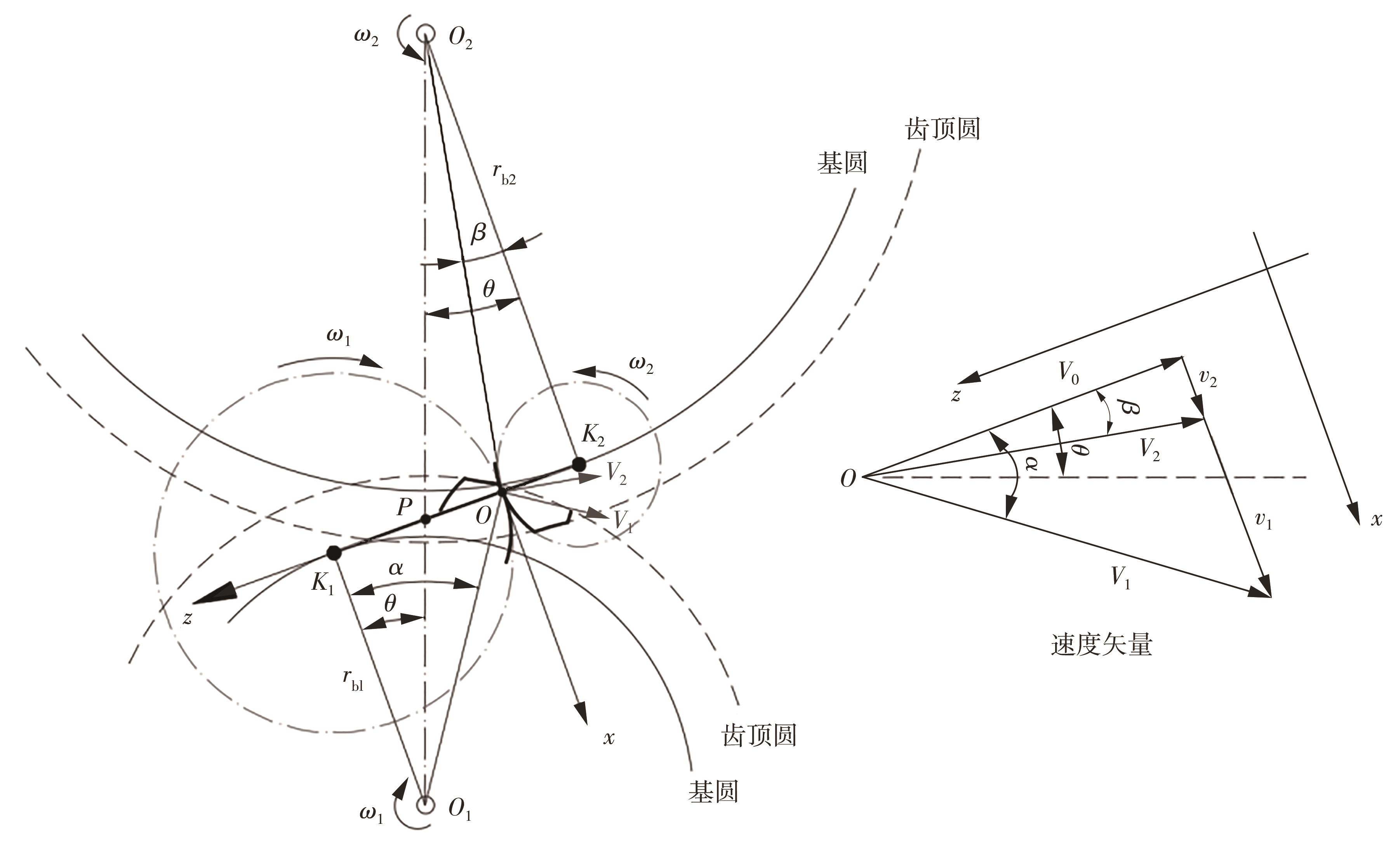

图8

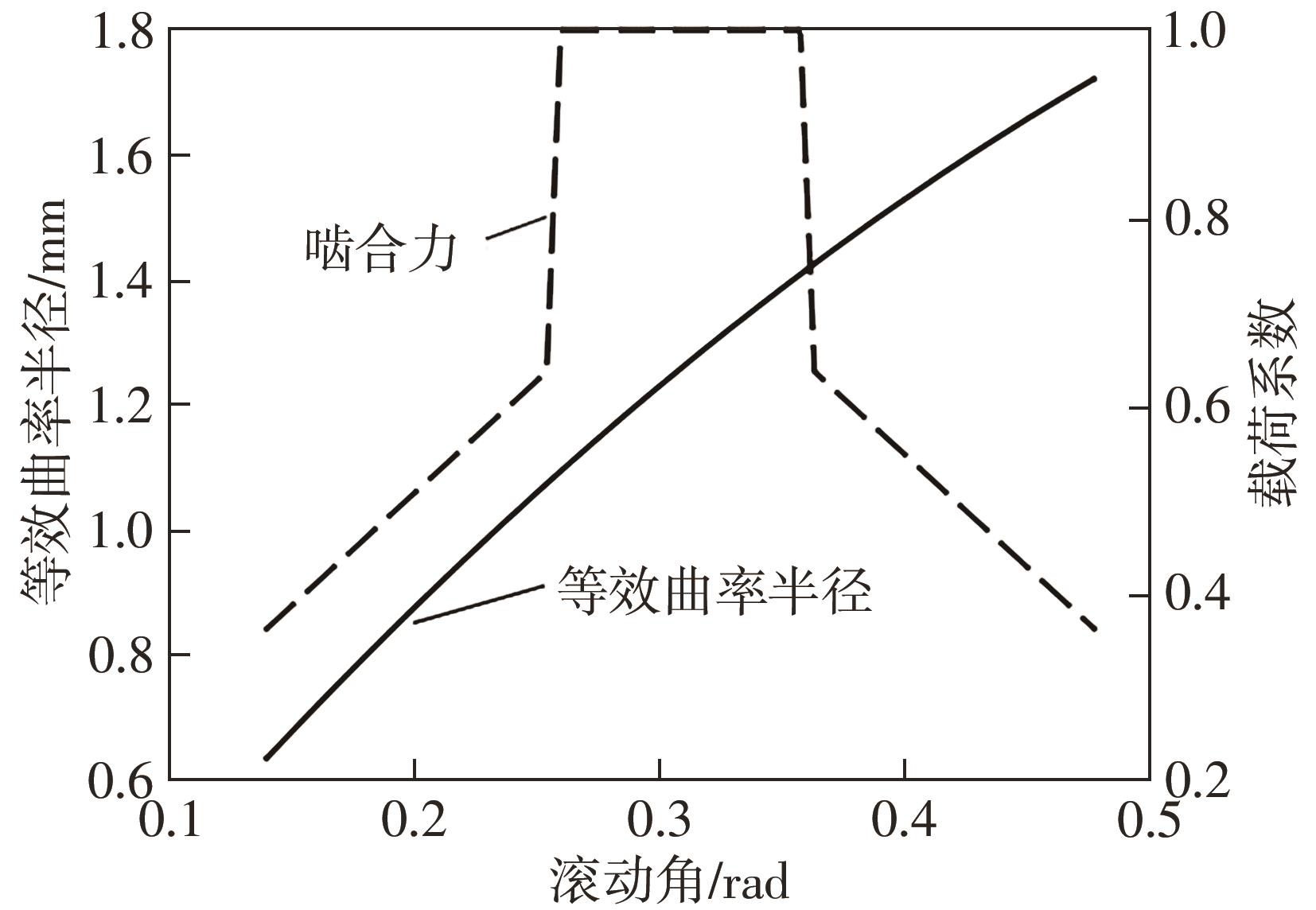

图9

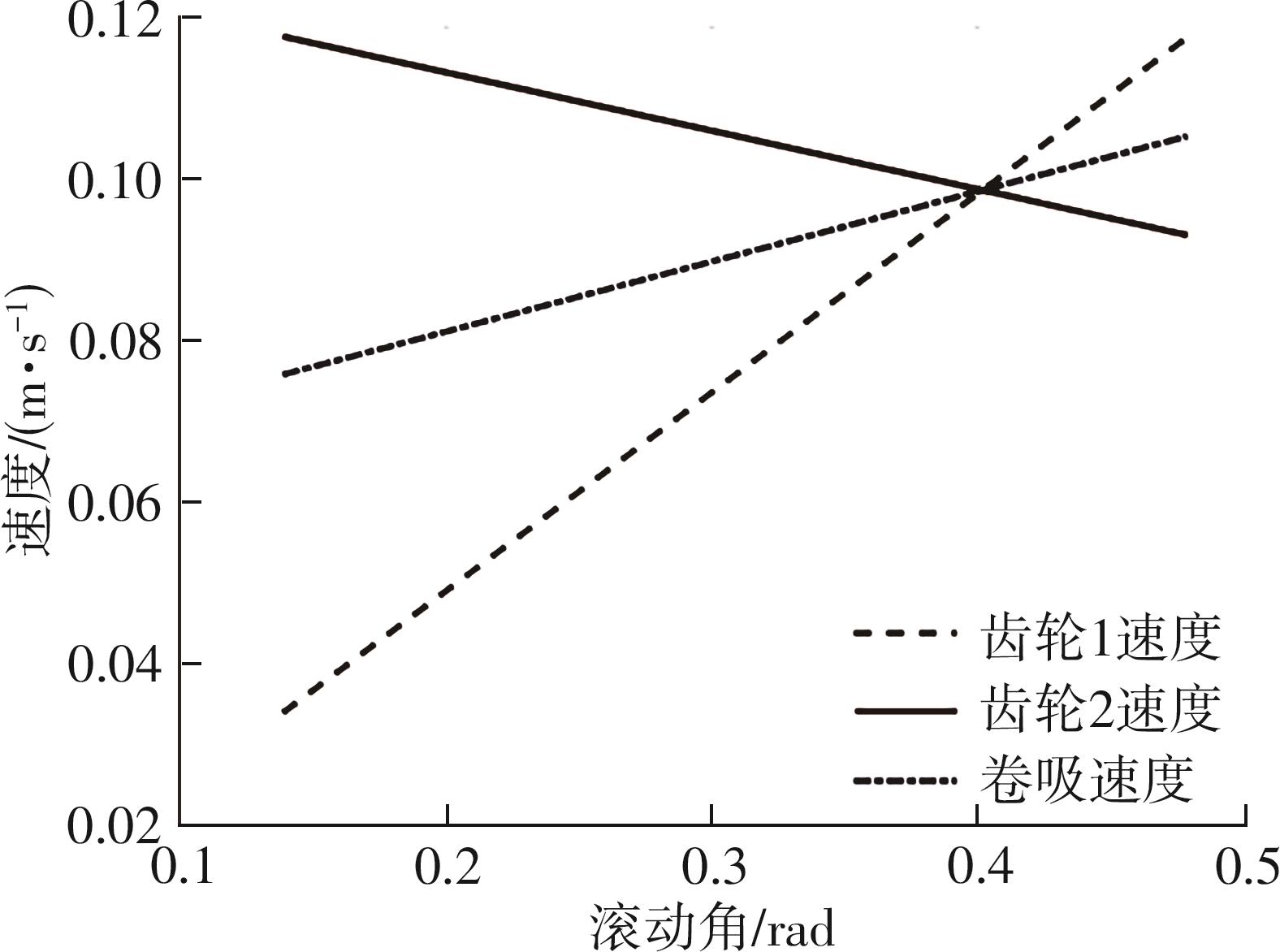

图10

表1

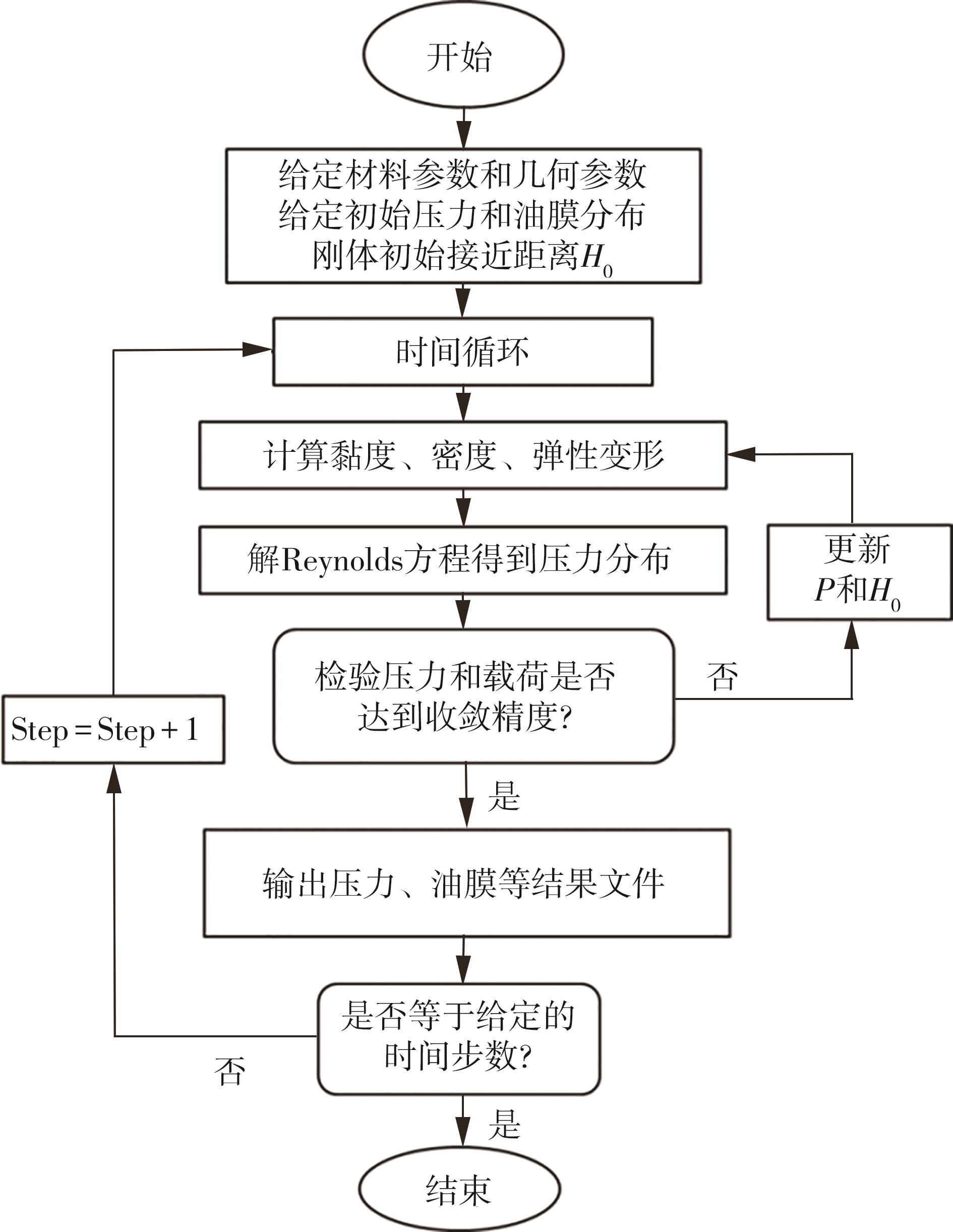

图11

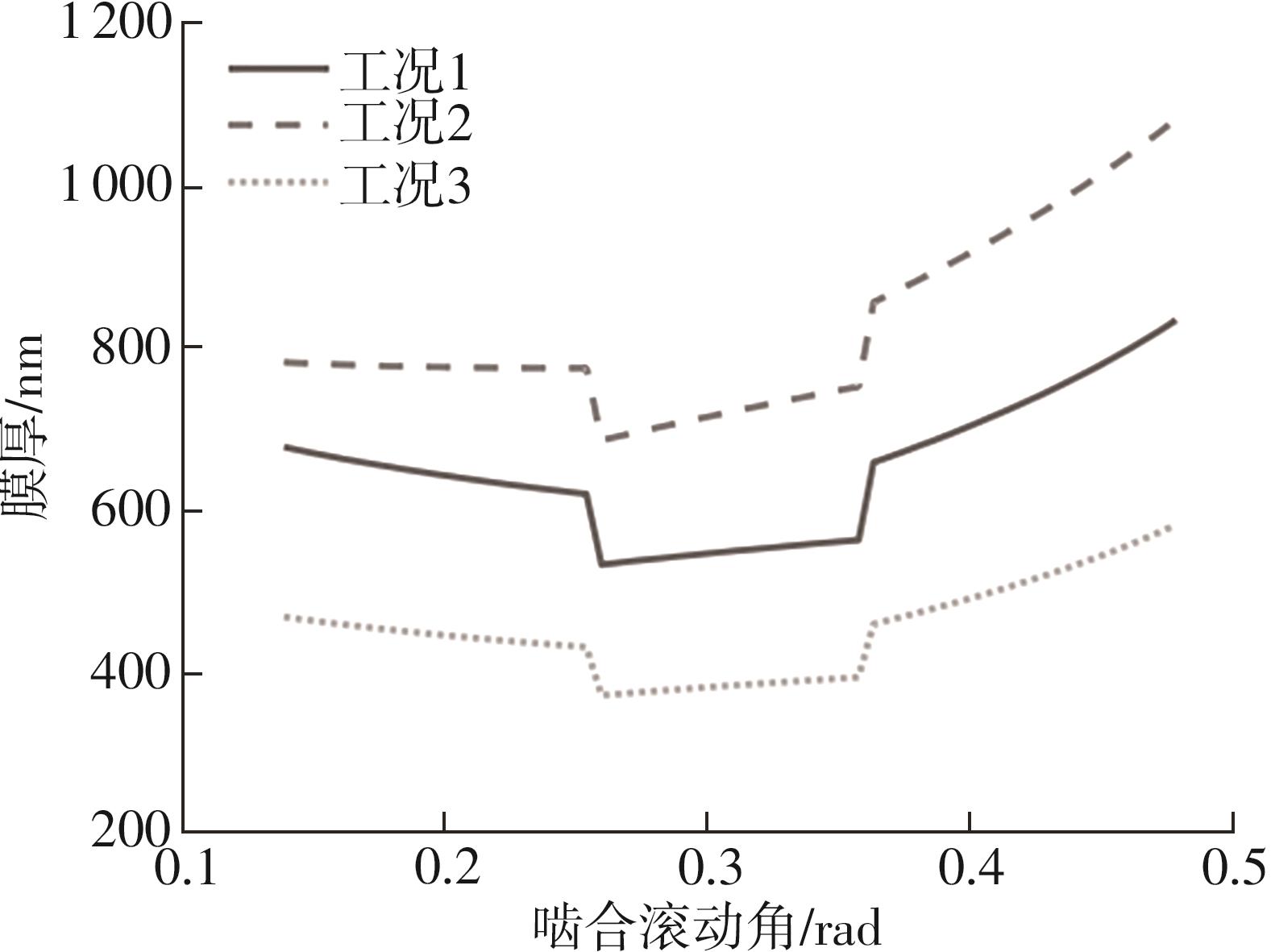

图12

图13

表2

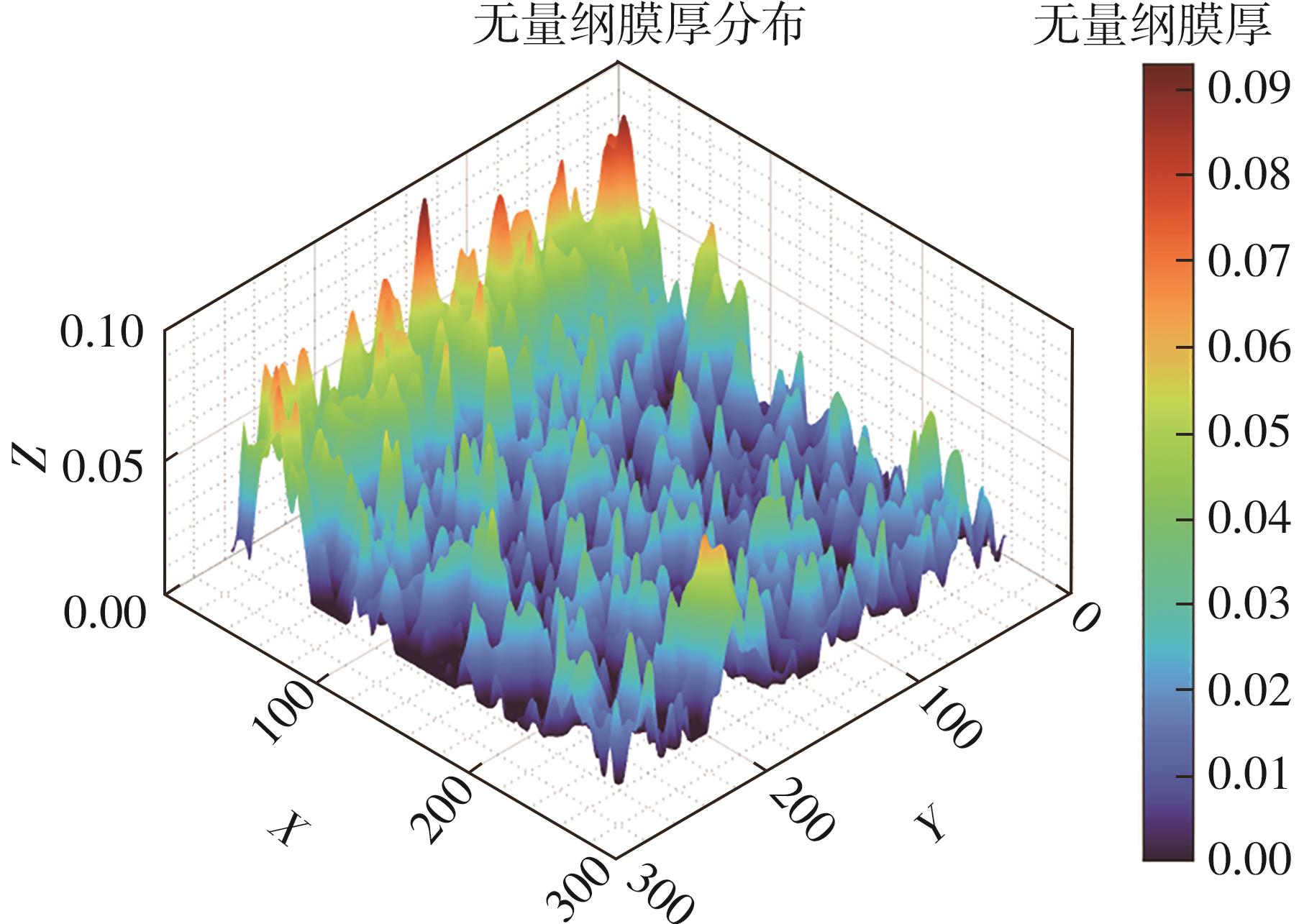

图14

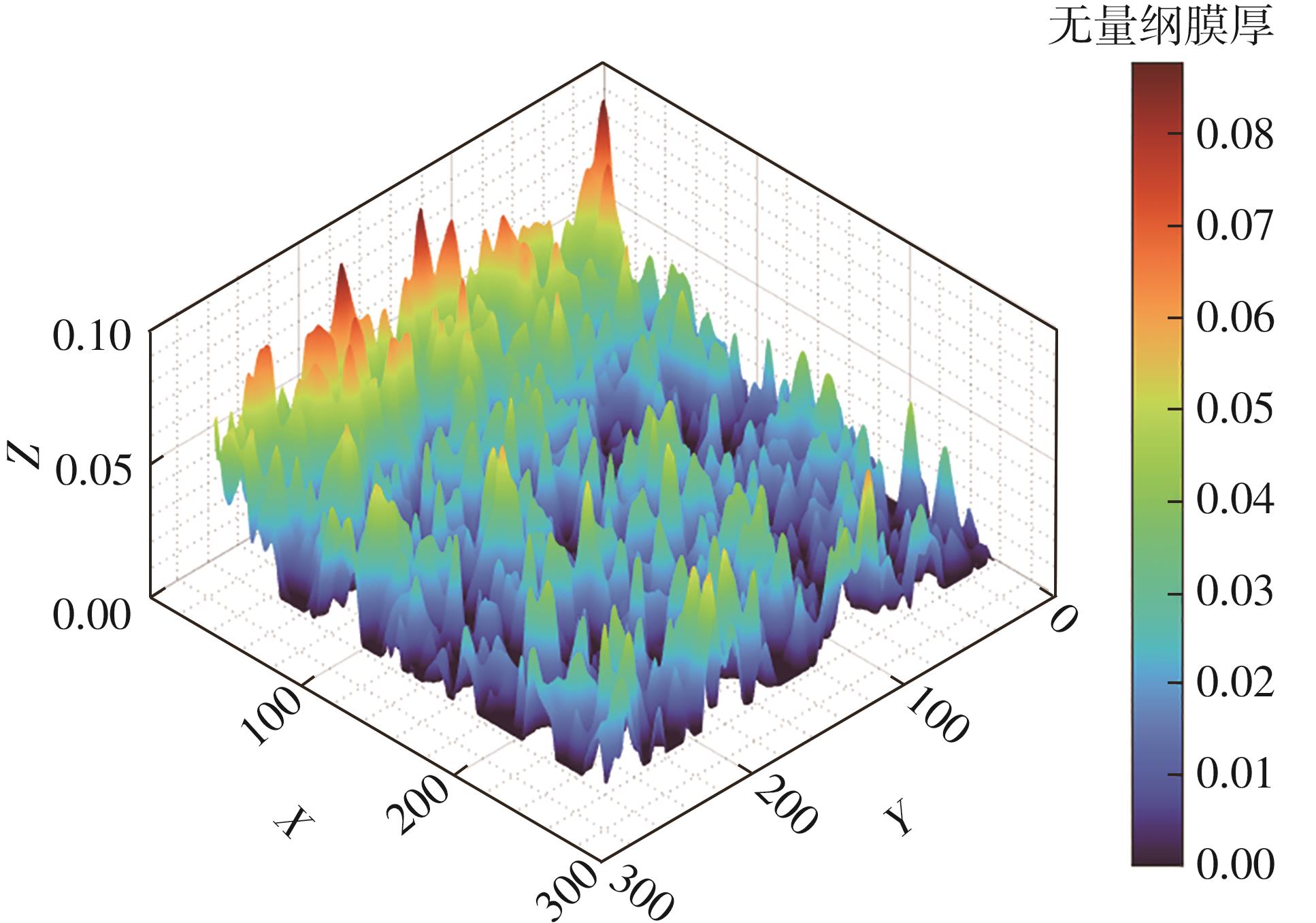

图15

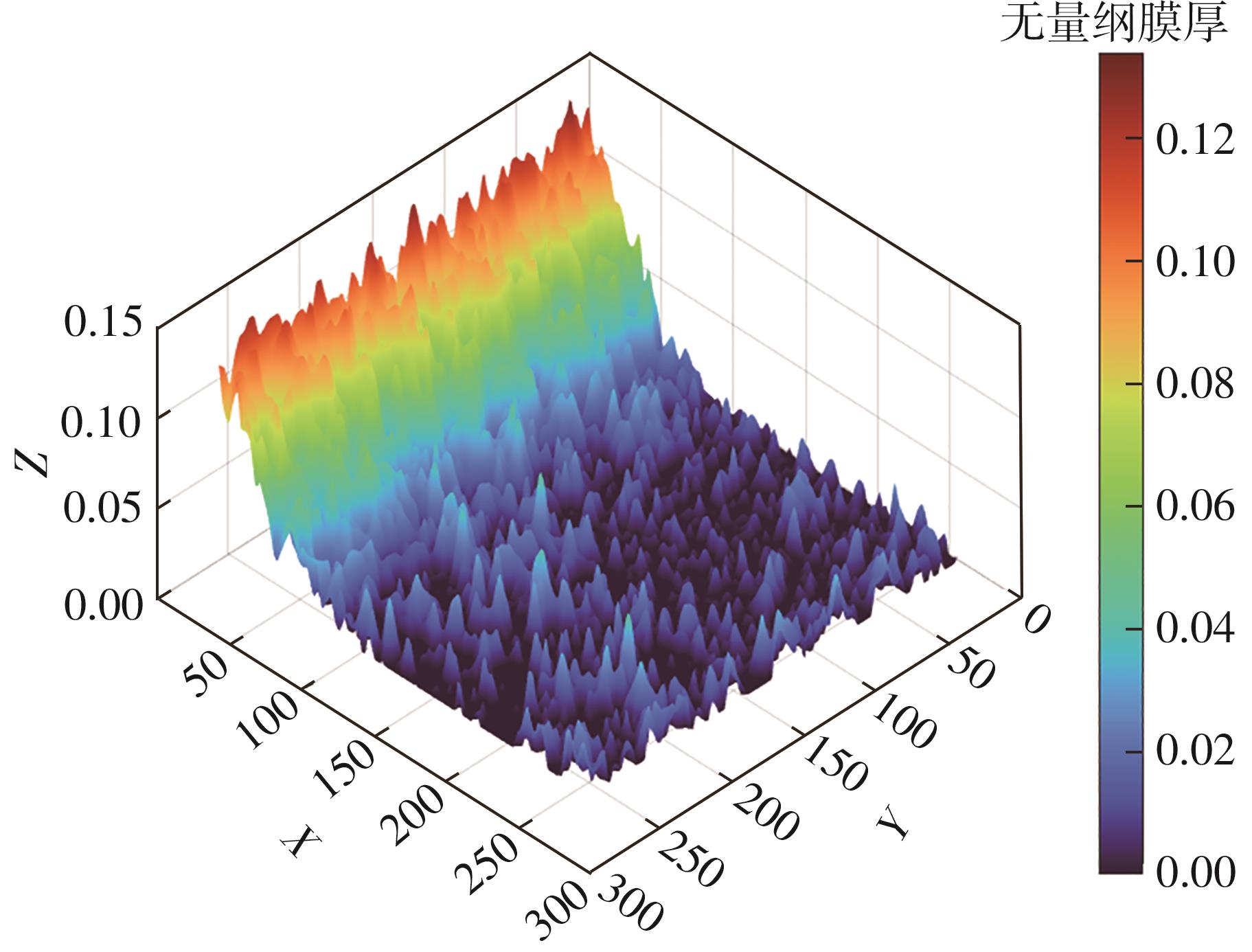

图16

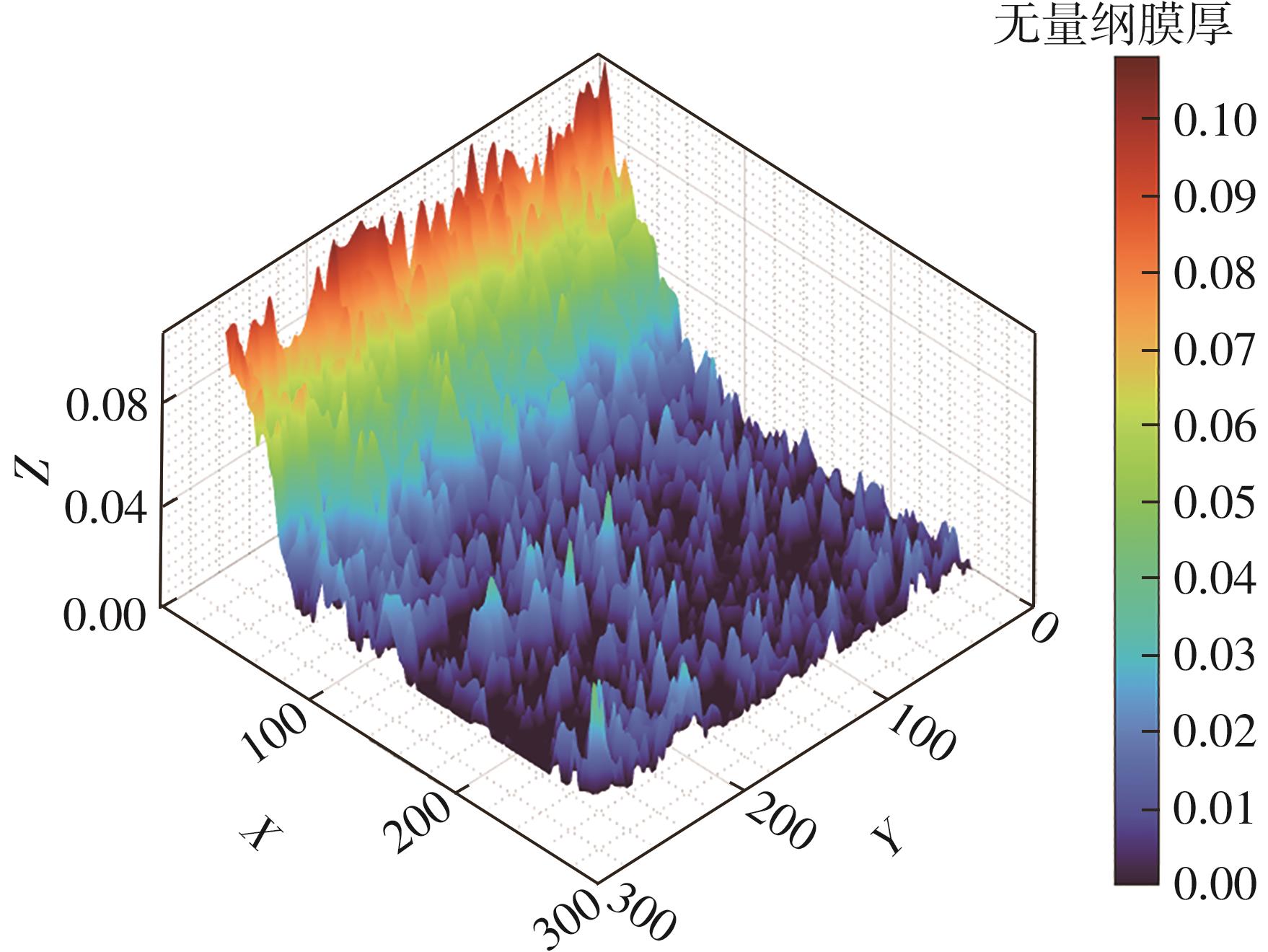

图17

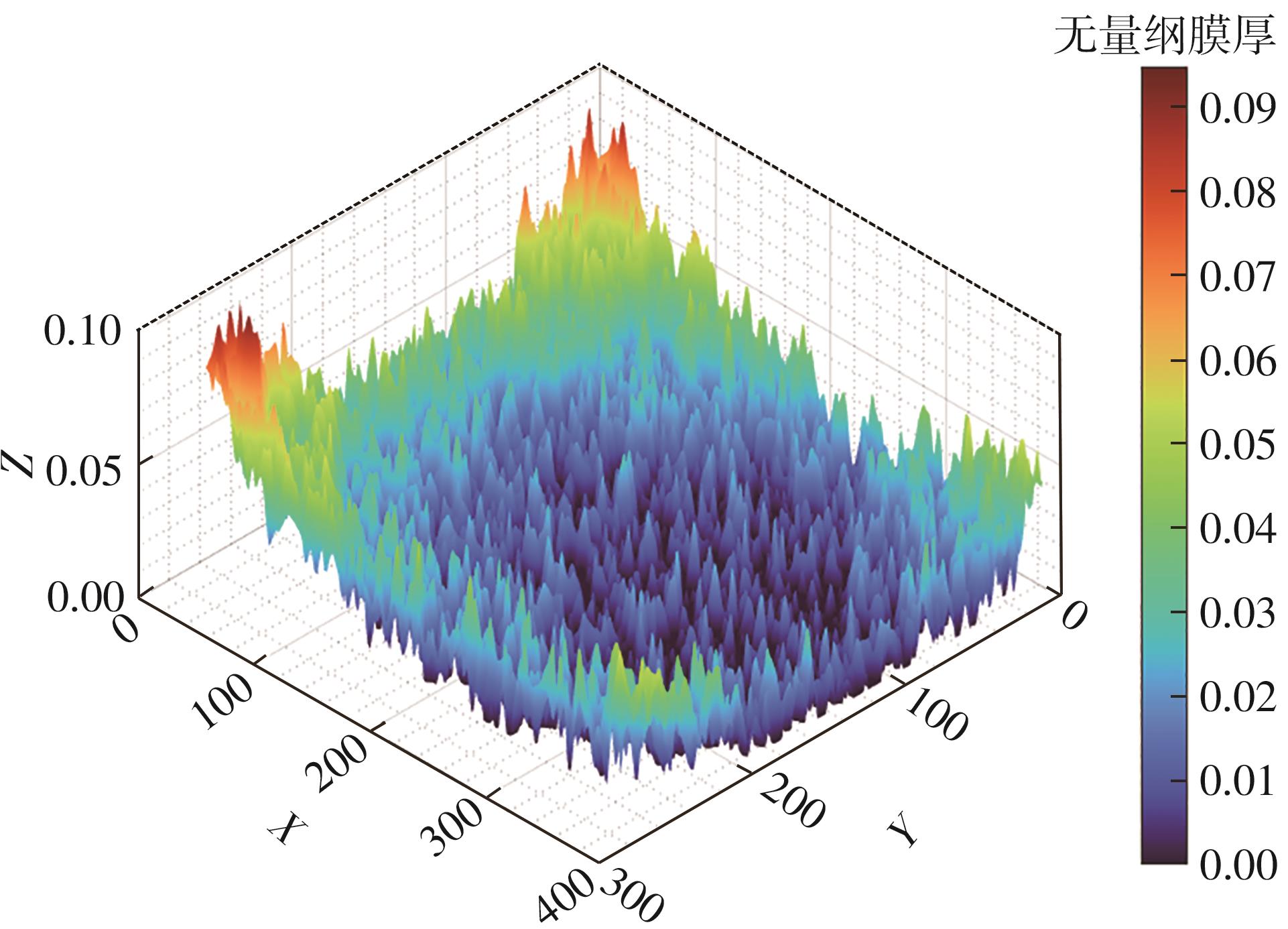

图18

图19

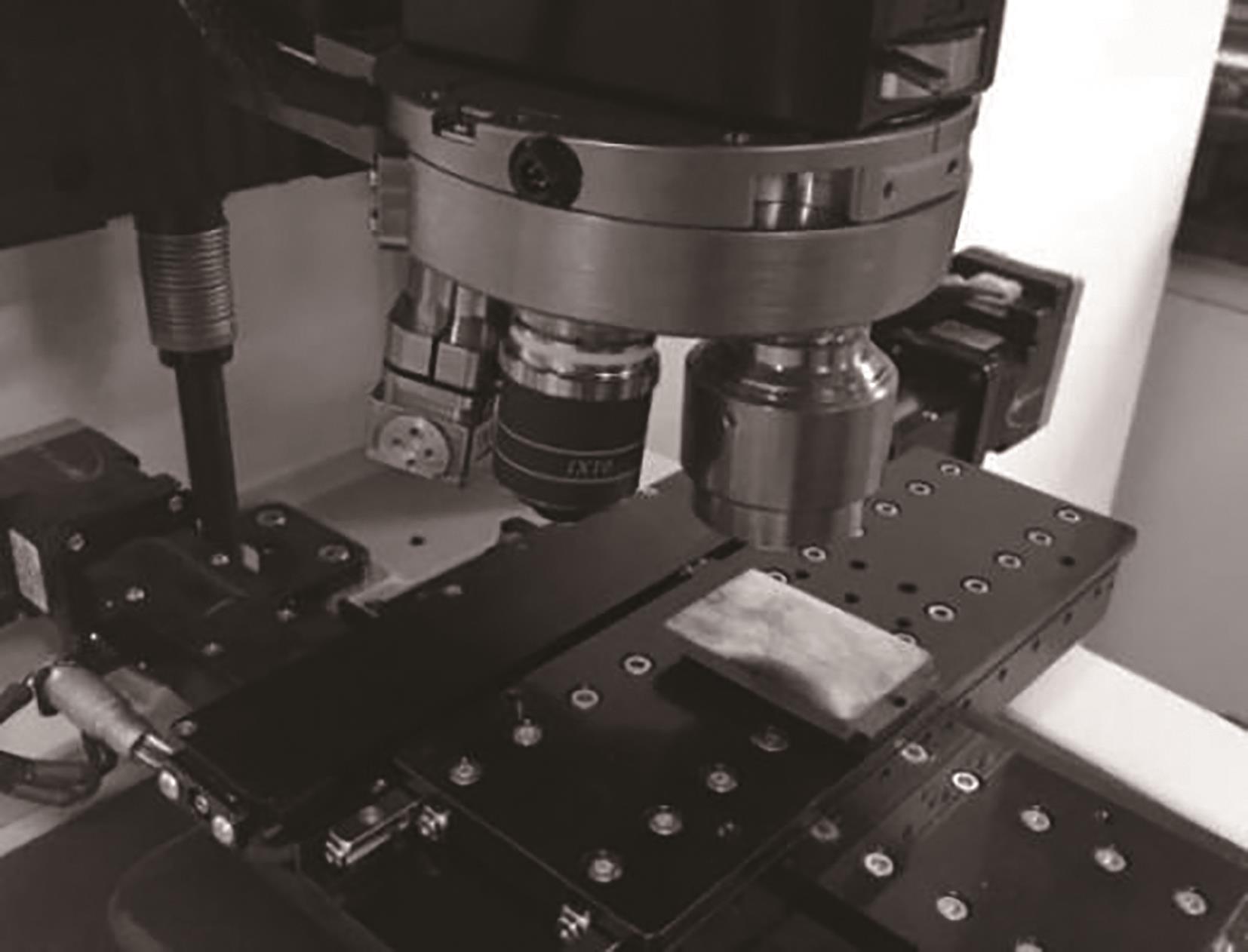

图20

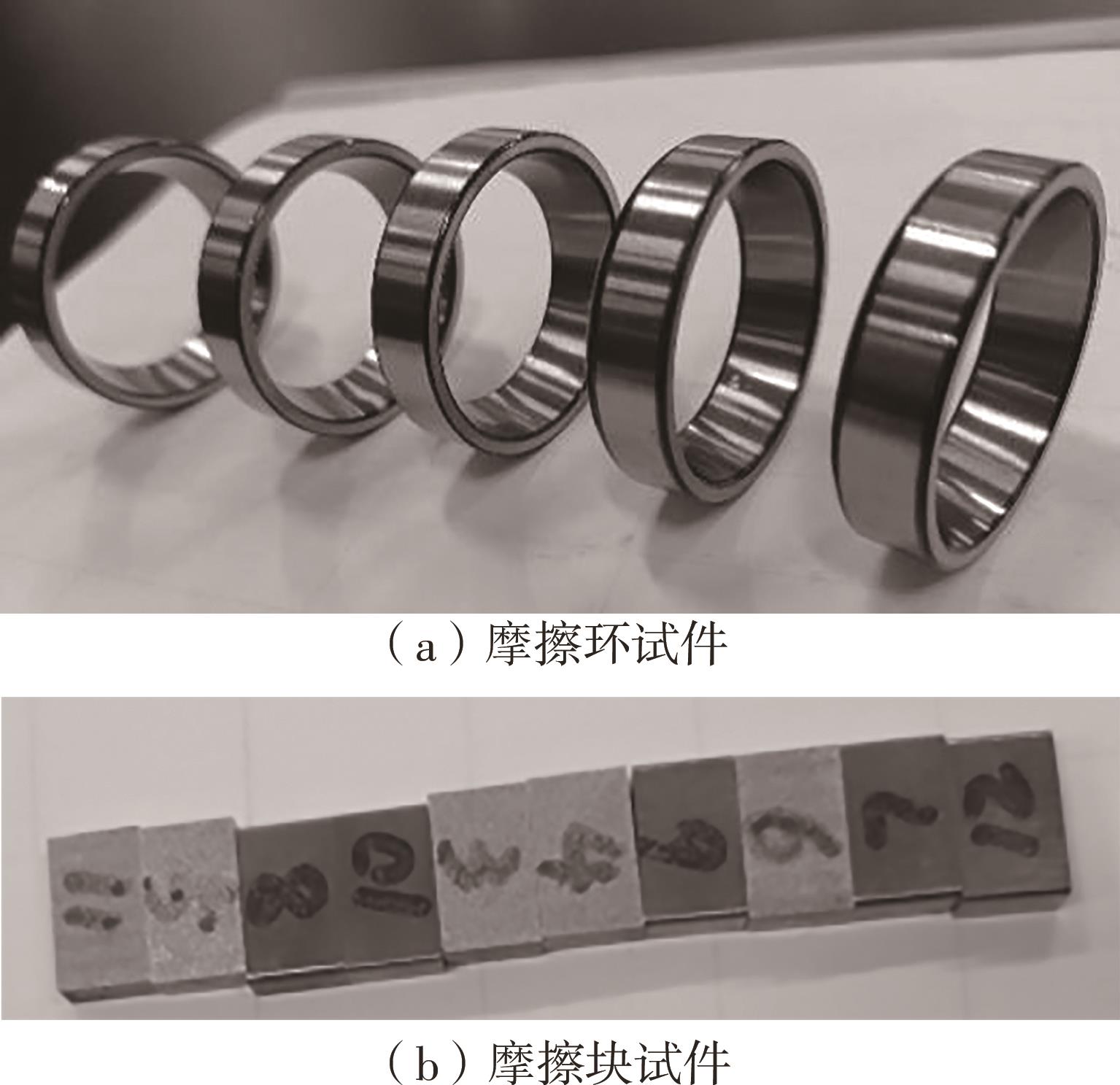

图21

表3

图22

表4

图23

图24

图25

图26

参考文献 24

[1]	SHI X J， WANG L Q， MAO Y Z，et al ．Coupling study on dynamics and TEHL behavior of high-speed and heavy-load angular contact ball bearing with spinning［J］．Tribology International，2015，88：76-84.
[2]	白新瑞，刘晓玲．乏油条件下圆柱滚子轴承的弹流润滑分析［J］．润滑与密封，2013，38（1）：45-50.
	BAI Xinrui， LIU Xiaoling ．Analysis of elastohydrodynamic lubrication for cylindrical roller bearings under starved oil-supply condition［J］．Lubrication Engineering，2013，38（1）：45-50.
[3]	陈芳华，汪久根，张根源．对数修形圆锥滚子的弹流润滑分析［J］．机械工程学报，2011，47（19）：143-148.
	CHEN Fanghua， WANG Jiugen， ZHANG Genyuan ．Elastohydrodynamic lubrication of tapered roller with logarithmic profile［J］．Journal of Mechanical Engineering，2011，47（19）：143-148.
[4]	路遵友．滚动轴承热弹流润滑特性研究［D］．西安：西安理工大学，2020.
[5]	魏波，王家序，周广武，等．RV减速器主支撑角接触球轴承混合润滑分析［J］．摩擦学学报，2015，35（4）：454-461.
	WEI Bo， WANG Jia-xu， ZHOU Guang-wu，et al ．Mixed lubrication analysis of the main supporting angular contact ball bearing of RV reducer［J］．Tribology，2015，35（4）：454-461.
[6]	薛虎．RV减速器滚针轴承的摩擦学分析［D］．杭州：浙江大学，2017.
[7]	曹亮，陈国强，董丽君．基于润滑可靠性的RV减速器曲柄轴承优化［J］．湖南工程学院学报（自然科学版），2021，31（4）：30-34.
	CAO Liang， CHEN Guo-qiang， DONG Li-jun ．Optimization of crank bearing of RV reducer based on lubrication reliability［J］．Journal of Hunan Institute of Engineering （Natural Science Edition），2021，31（4）：30-34.
[8]	邓富康．RV减速器曲柄轴相关轴承脂润滑弹流润滑分析［D］．南宁：广西大学，2017.
[9]	HUA D Y， KHONSARI M M ．Application of transient elastohydrodynamic lubrication analysis for gear transmissions［J］．Tribology Transactions，1995，38（4）：905-913.
[10]	LI S， KAHRAMAN A ．A transient mixed elastohydrodynamic lubrication model for spur gear pairs［J］．Journal of Tribology，2009，132（1）：011501/1-9.
[11]	孙章栋．摆线针轮传动弹性流体动力润滑特性研究［D］．重庆：重庆大学，2016.
[12]	ZHU C， SUN Z， LIU H，et al ．Effect of tooth profile modification on lubrication performance of a cycloid drive［J］．Journal of Engineering Tribology，2015，229（7）：785-794.
[13]	WEI B， WANG J X， ZHOU G W，et al ．Mixed lubrication analysis of modified cycloidal gear used in the RV reducer［J］．Proceedings of the Institution of Mechanical Engineers， Part J：Journal of Engineering Tribology，2016，230（2）：121-134.
[14]	王君，陈智龙，程群超，等．RV减速器摆线轮齿廓修形润滑性能分析［J］．机械传动，2020，44（1）：109-116.
	WANG Jun， CHEN Zhilong， CHENG Qunchao，et al ．Lubrication performance analysis of RV reducer cycloid tooth profile modification［J］．Journal of Mechanical Transmission，2020，44（1）：109-116.
[15]	张富帅，韩炬，王沐爱，等．基于分形粗糙面的摆线针轮传动润滑特性分析［J］．机械传动，2020，44（12）：1-7.
	ZHANG Fushuai， HAN Ju， WANG Muai，et al ．Analysis of cycloidal pinwheel drive lubrication characteristic based on fractal rough surface［J］．Journal of Mechanical Transmission，2020，44（12）：1-7.
[16]	陈江义，史文华，秦东晨，等．RV减速器摆线针轮传动脂润滑弹流分析［J］．郑州大学学报（工学版），2022，43（3）：98-103.
	CHEN Jiangyi， SHI Wenhua， QIN Dongchen，et al ．Elastohydrodynamic analysis of grease lubrication for cycloid pin wheel transmission of RV reducer［J］．Journal of Zhengzhou University （Engineering Science），2022，43（3）：98-103.
[17]	史文华．脂润滑条件下RV减速器传动机构摩擦特性研究［D］．郑州：郑州大学，2022.
[18]	苏建新，李晨．RV减速器摆线轮磨损量的数值计算与分析［J］．机械传动，2021，45（4）：41-45，57.
	SU Jianxin， LI Chen ．Numerical calculation and analysis of cycloidal gear wear amount of RV reducer［J］．Journal of Mechanical Transmission，2021，45（4）：41-45，57.
[19]	周建星，张荣华，曾群锋，等．工业机器人用RV减速器的齿廓动态磨损特性［J］．华南理工大学学报（自然科学版），2023，51（1）：22-30.
	ZHOU Jianxing， ZHANG Ronghua， ZENG Qunfeng，et al ．Dynamic wear characteristics of tooth profile of RV reducer for industrial robot［J］．Journal of South China University of Technology（Natural Science Edition），2023，51（1）：22-30.
[20]	HU Y Z， ZHU D ．A full numerical solution to the mixed lubrication in point contacts［J］．Journal of Tribology，2000，122（1）：1-9.
[21]	REN N， ZHU D， CHEN W W，et al ．A three-dimensional deterministic model for rough surface line-contact EHL problems［J］．Journal of Tribology，2009，131：011501/1-9.
[22]	ZHU D， LIU Y， WANG Q ．On the numerical accuracy of rough surface EHL solution［J］．Tribology Transactions，2014，57：570-580.
[23]	李俊阳，王家序，范凯杰，等．谐波减速器黏着磨损失效加速寿命模型研究［J］．摩擦学学报，2016，36（3）：297-303.
	LI Junyang， WANG Jiaxu， FAN Kaijie，et al ．Acce-lerated life model for harmonic drive under adhesive wear［J］．Tribology，2016，36（3）：297-303.
[24]	ZHU D， WANG Q J ．On the λ ratio range of mixed lubrication［J］．Proceedings of the Institution of Mechanical Engineers，Part J：Journal of Engineering Tribology， 2012， 226（12）：1010-1022.

轴承类别	部件	曲率半径/mm	速度/（m·s^-1）	载荷/N
滚针轴承	滚针	0.75	0.072 6	101.87
滚针轴承	滚道	9.63	0.140 5	101.87
圆锥滚子轴承	滚子	1.00	0.086 1	110.54
圆锥滚子轴承	滚道	10.00	0.145 9	110.54
角接触轴承	滚子	R_x ：2.605 2	0.023 8	12.53
角接触轴承	滚子	R_y ：2.940 7	0.023 8	12.53

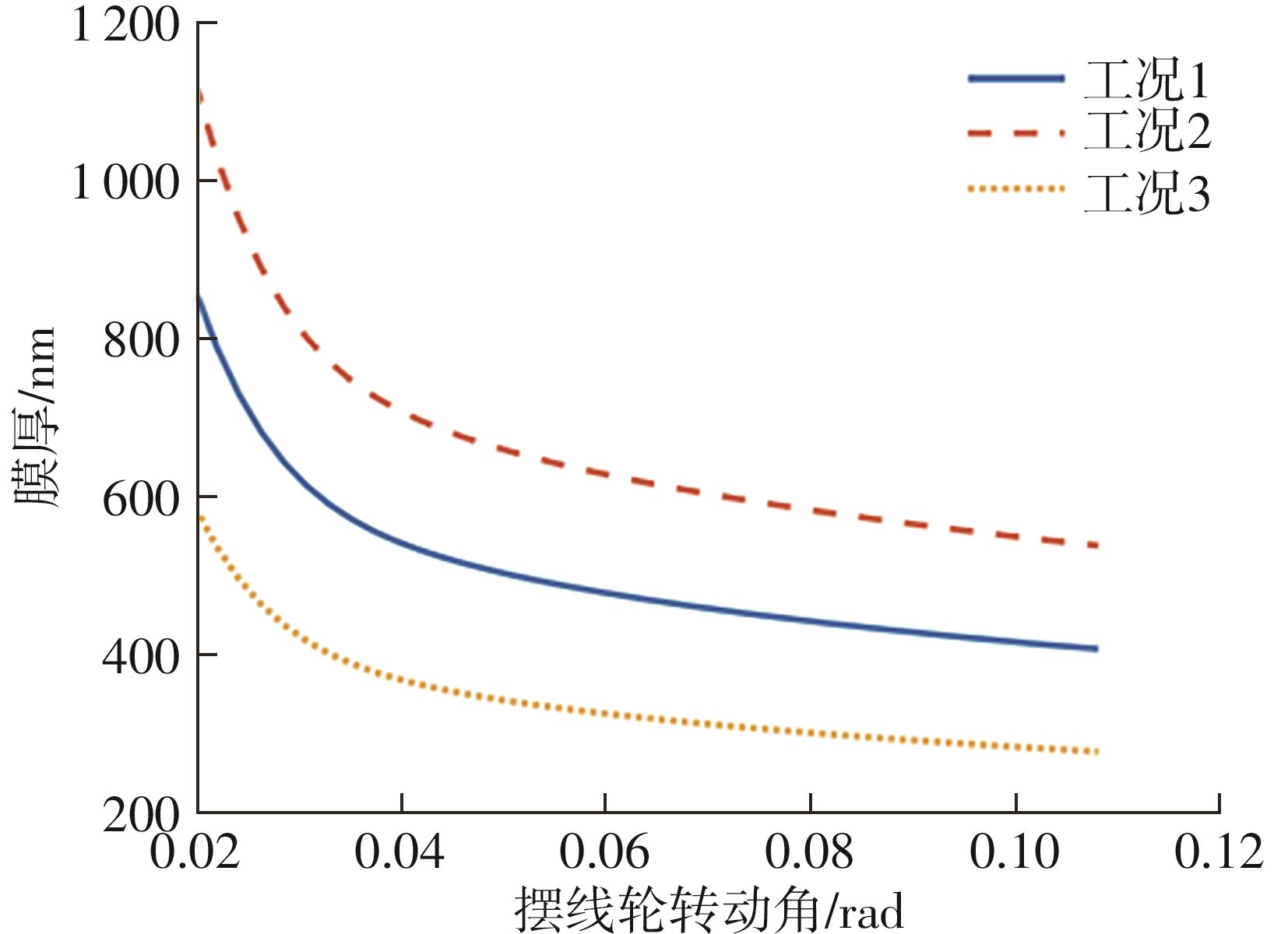

轴承	膜厚/nm
轴承	工况1	工况2	工况3
滚针轴承	289.87	310.07	181.22
圆锥滚子轴承	410.66	628.79	233.64
角接触轴承	487.72	527.86	252.50

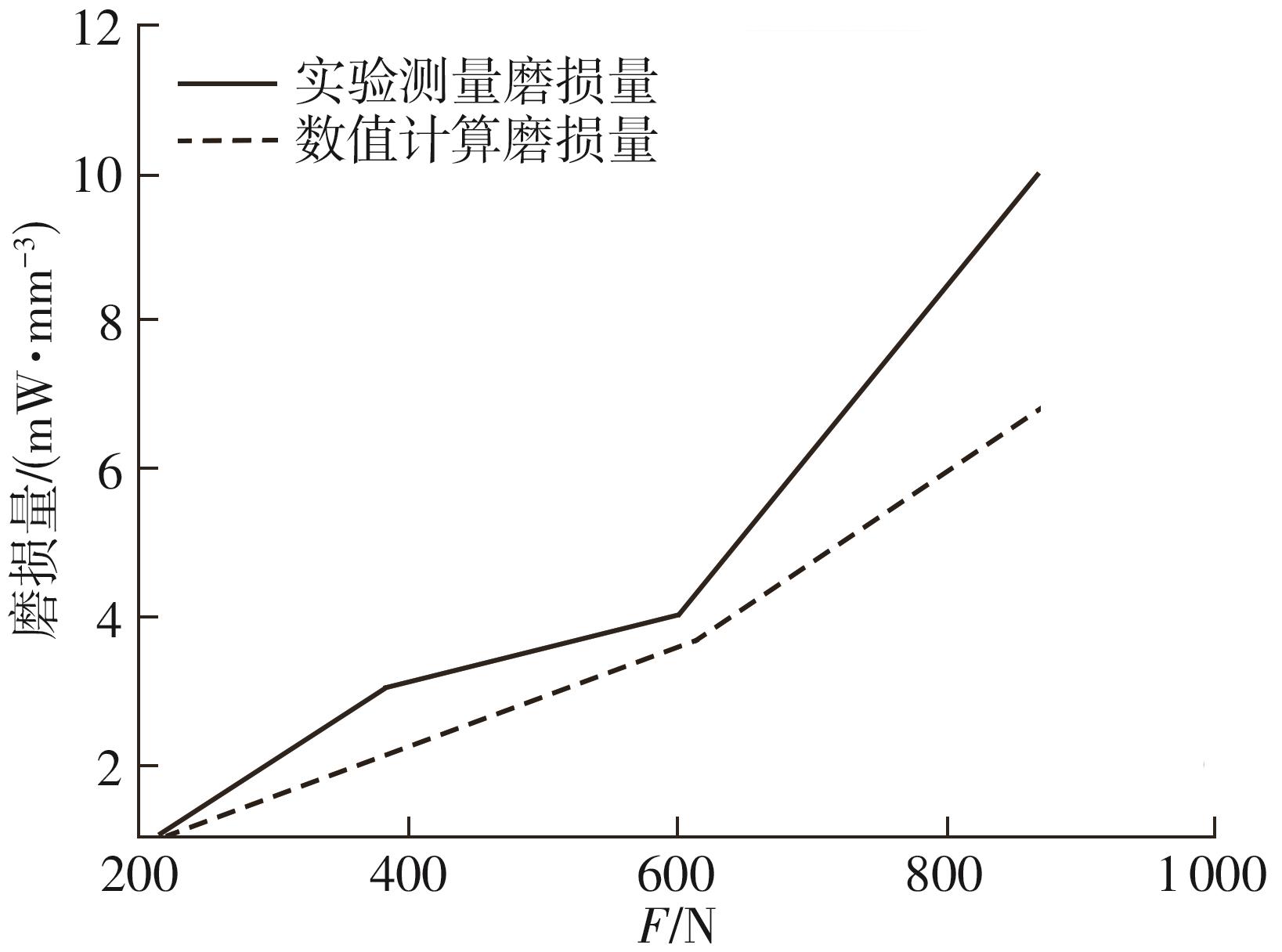

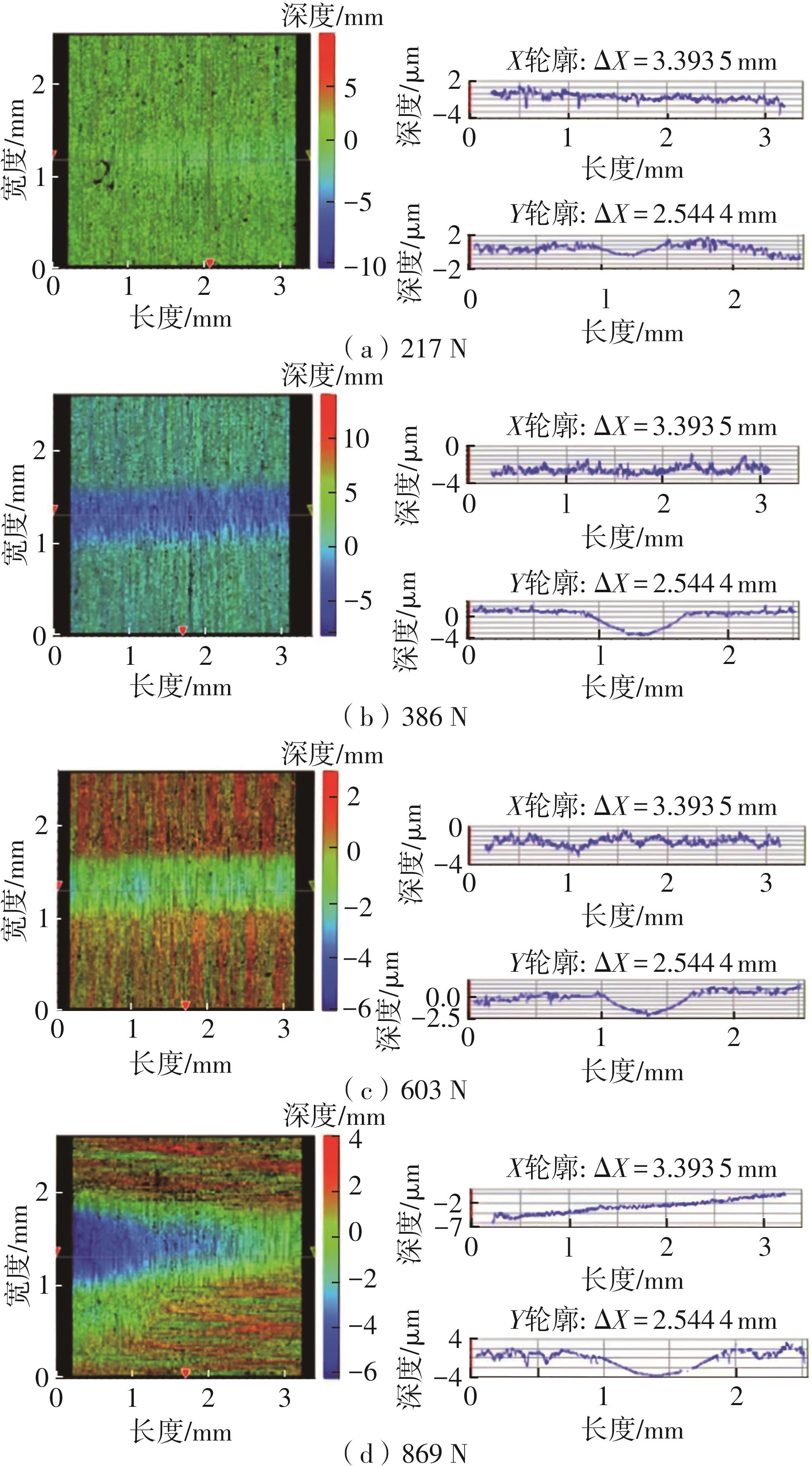

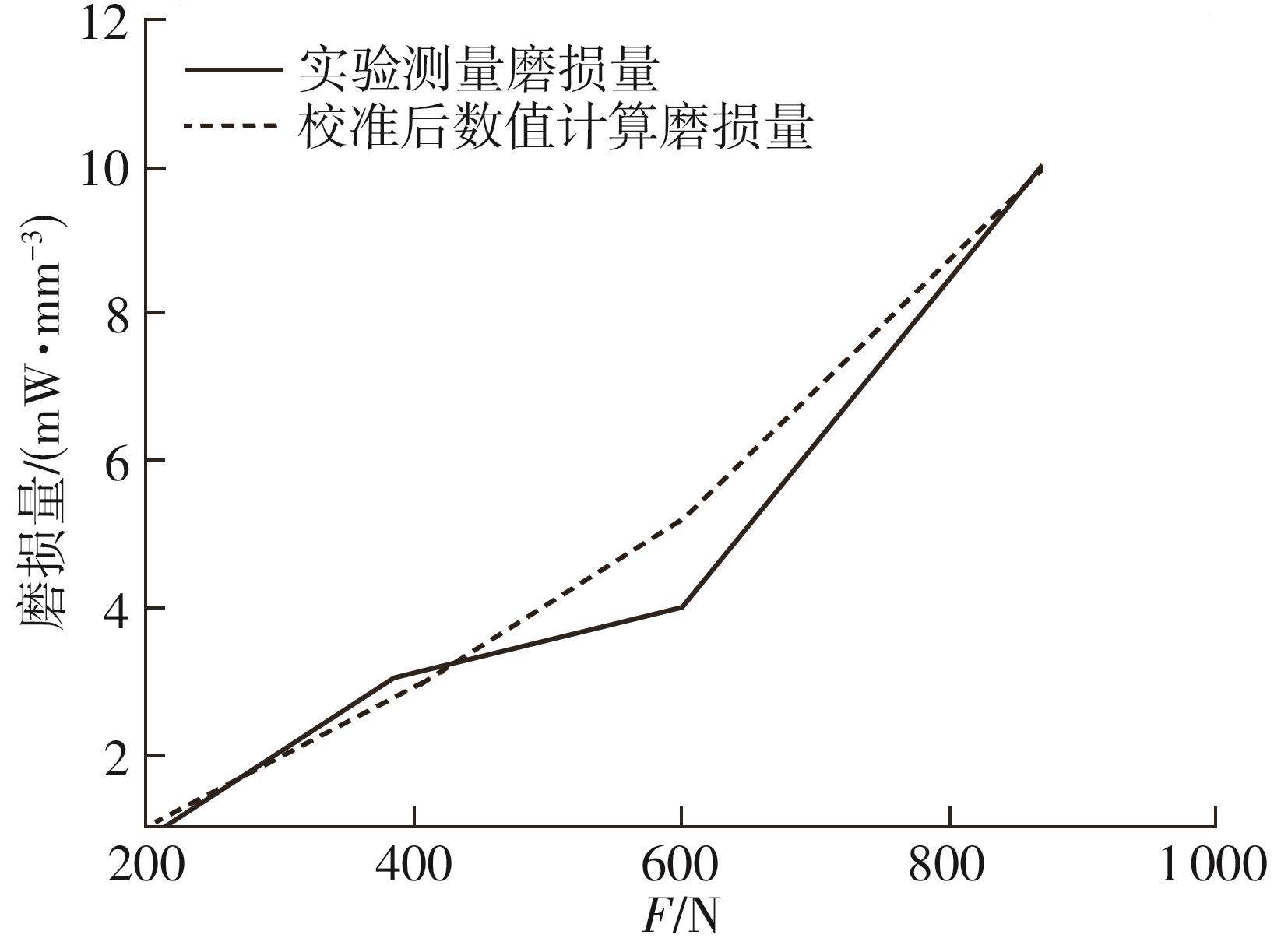

序号	块编号	环转速/（r∙min^-1）	径向载荷/N	等效接触应力/MPa	磨损体积/mm³	平均深度/μm	平均宽度/μm
1	3#	500	217	375	0.001	0.4	0.3
2	4#	500	386	500	0.003	2.3	0.6
3	5#	500	603	625	0.004	2.4	0.7
4	6#	500	869	750	0.010	5.0	0.8

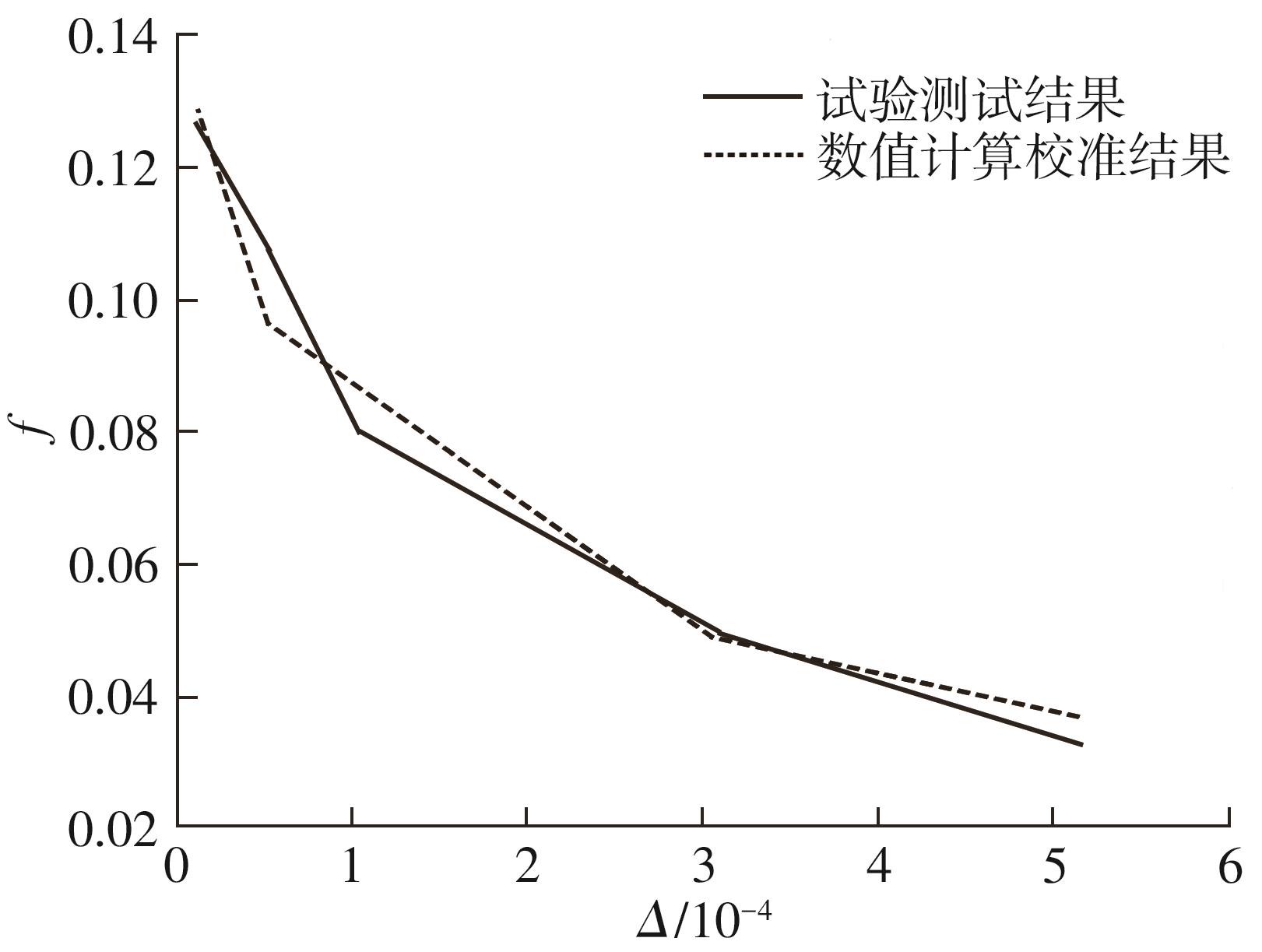

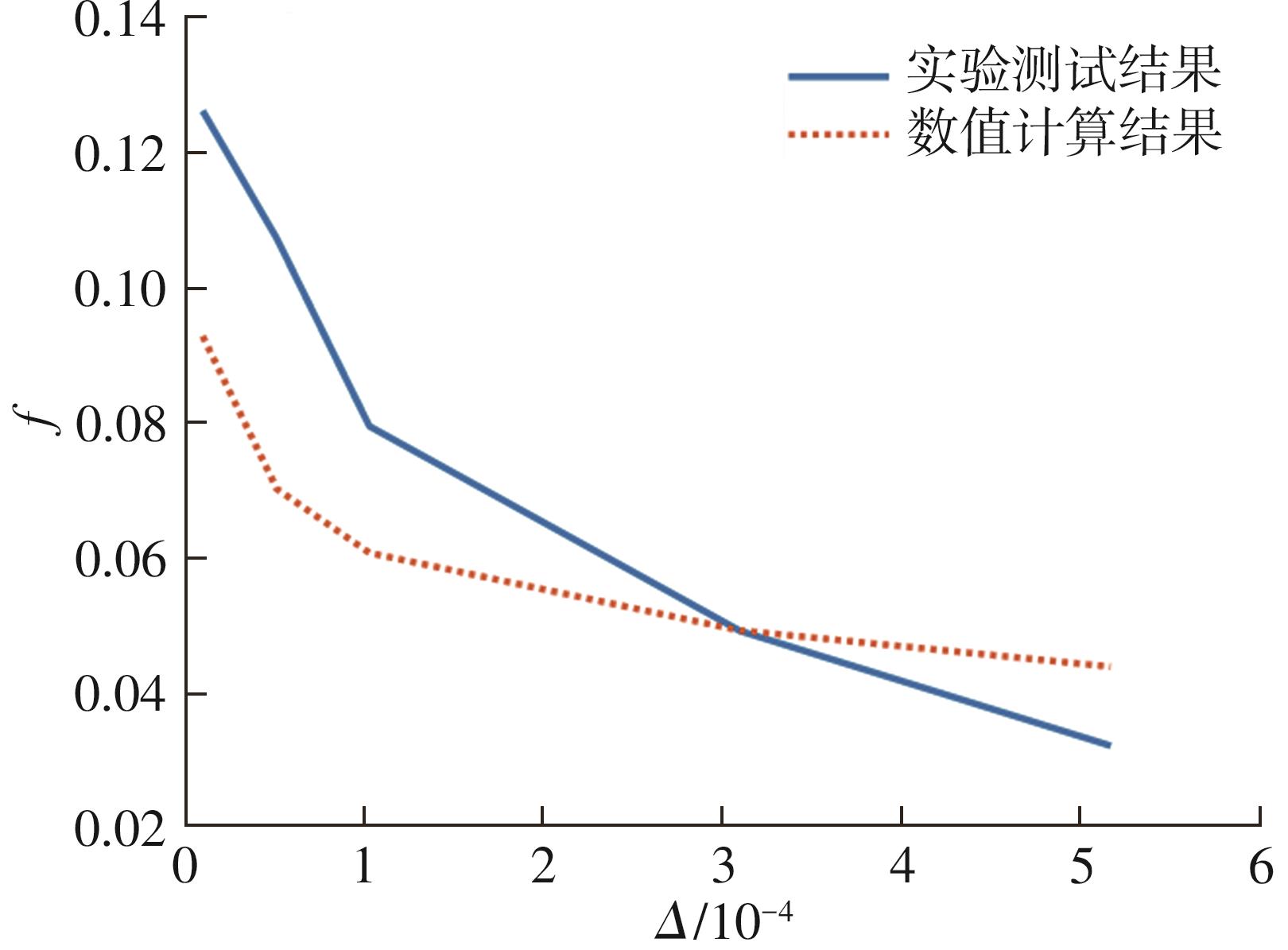

工况	径向载荷/N	等效接触应力/MPa	环转速/（r∙min^-1）	摩擦系数
1	386	500	10	0.126 2
2			50	0.107 3
3			100	0.079 5
4			300	0.049 2
5			500	0.032 2
