旋转共轴驱动永磁球型关节设计及扰动抑制

doi:10.12141/j.issn.1000-565X.240377

摘要/Abstract

摘要：

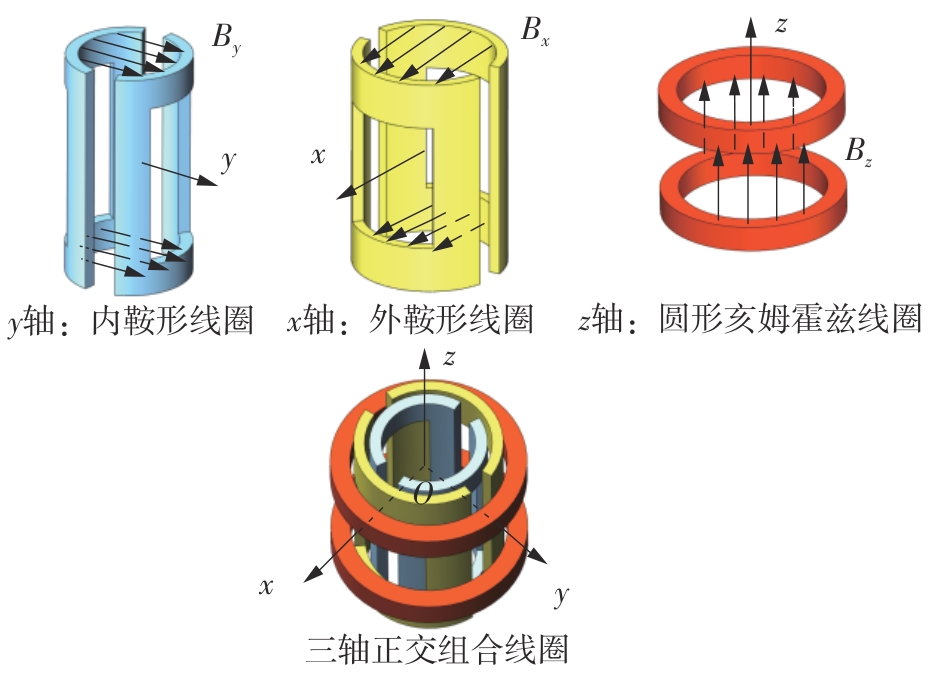

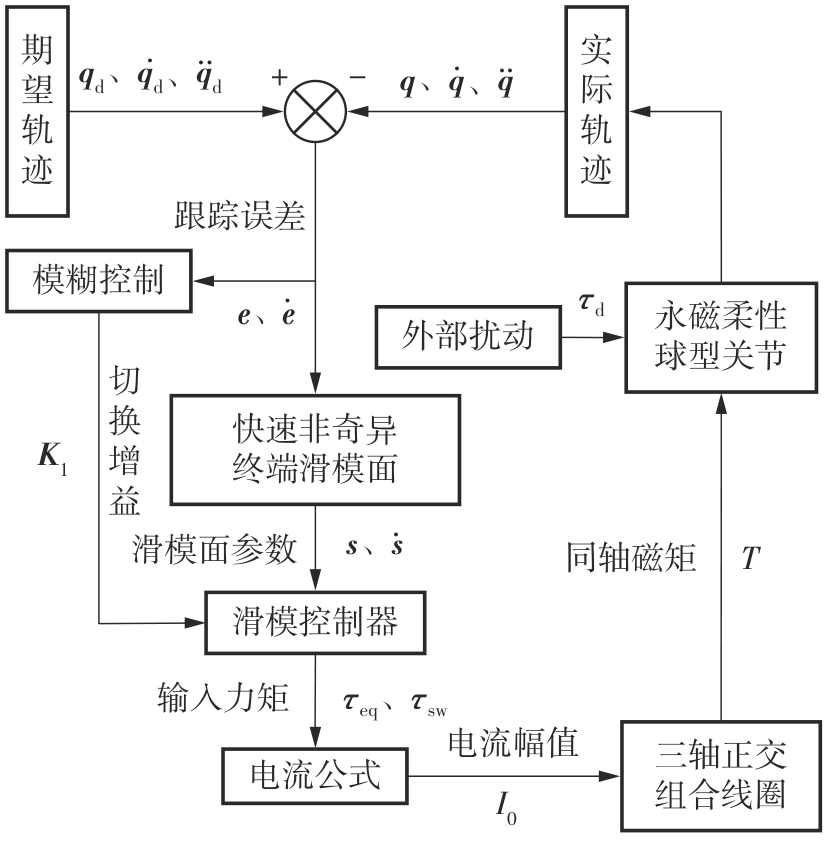

针对当前永磁球型关节普遍存在电磁驱动结构复杂，耦合磁场建模困难，磁矩奇异性，抵抗外界扰动能力不足等问题，依据永磁体转子轴线始终趋于磁场旋转轴线的旋转定轴效应，研制了一种以内置全悬浮永磁体转子的万向随动机构为主体的永磁柔性直驱球型关节。球型关节的定子由两组鞍形线圈和一组亥姆线圈三轴正交嵌套而成。为解决磁矩控制变量冗余问题，采用磁场旋转轴线侧摆、俯仰角为独立控制变量的三相电流公式叠加空间万向旋转磁场，实现磁场内同步旋转永磁体转子侧摆、俯仰磁矩解耦和在空间万向磁场旋转轴线导引下的永磁球型关节侧摆、俯仰两自由度运动。进而，用Lyapunov函数证明系统稳定性，采用基于模糊算法优化的非奇异快速终端滑模控制方法抑制抖振和降低输出端轨迹误差。模拟结果验证了模糊优化滑模控制器的有效性。相比未模糊优化滑模控制方法，存在外界扰动时，优化模糊控制器通过切换增益进行自适应调整，能有效抑制系统控制输入产生的抖振，并提高轨迹跟踪速度，降低跟踪误差。仿真和试验表明，球型关节电磁结构简单，磁场解析建模便利，电流输入变量与磁矩输出变量一一对应，抗干扰能力和抖振抑制效果良好，实现了球型关节期望轨迹的快速跟踪，动态跟踪性能良好，改善了复杂环境的适应性。

关键词: 永磁柔性球型关节, 旋转共轴效应, 空间万向旋转磁场, 滑模控制, 轨迹跟踪

Abstract:

Current permanent magnet spherical joints commonly face issues such as complex electromagnetic drive structures, difficulties in coupled magnetic field modeling, magnetic moment singularities, and insufficient resistance to external disturbances. To solve the problems, this study developed a permanent magnet flexible direct-drive spherical joint with an embedded fully suspended permanent magnet rotor as the core based on the rotational fixed-axis effect, where the rotor axis of the permanent magnet always tends to align with the axis of rotation of the magnetic field. The new stator consists of a three-axis orthogonal nested combination of two sets of saddle coils and one set of Helmholtz coils. To solve the redundancy issue of magnetic moment control variables, a three-phase current formula was used to superimpose the spatial universal rotating magnetic field with the yaw and pitch angles as independent control variables. This enables the decoupling of the yaw and pitch magnetic moments of the permanent magnet rotor in the rotating magnetic field, as well as the realization of the universal spherical joint’s two-degree-of-freedom motion (yaw and pitch) under the guidance of the rotating magnetic field’s axis. Furthermore, the system stability was proved using the Lyapunov function, and a non-singular fast terminal sliding mode control method optimized by a fuzzy algorithm was applied to suppress chatter and reduce trajectory errors at the output end. The theoretical simulation results verified the effectiveness of the controller. Compared with sliding mode control method without fuzzy algorithm optimization,when external disturbance is applied, the sliding mode controller with fuzzy algorithm optimization can effectively suppress chattering, improve tracing speed, reduce output trajectory errors. Simulations and experiments show that the spherical joint has a simple electromagnetic structure, along with convenient analytical modeling of the magnetic field. The input current variables correspond one-to-one with the output magnetic moment variables. The system exhibits good anti-interference capability and effective chatter suppression, achieving fast tracking of the desired trajectory for the spherical joint. The dynamic tracking performance is excellent, and the system demonstrates improved adaptability in complex environments.

Key words: permanent magnet flexible spherical joint, rotating magnetic coaxial effect, spatial universal rotatingmagnetic field, sliding mode control, trajectory tracking

中图分类号:

TP241

张永顺, 刘志军, 刘振虎, 王莉. 旋转共轴驱动永磁球型关节设计及扰动抑制[J]. 华南理工大学学报(自然科学版), 2025, 53(4): 102-112.

ZHANG Yongshun, LIU Zhijun, LIU Zhenhu, WANG Li. Design and Disturbance Suppression of a Permanent Magnet Flexible Spherical Wrist Driven by Rotating Magnetic Coaxial Effect[J]. Journal of South China University of Technology(Natural Science Edition), 2025, 53(4): 102-112.

图/表 15

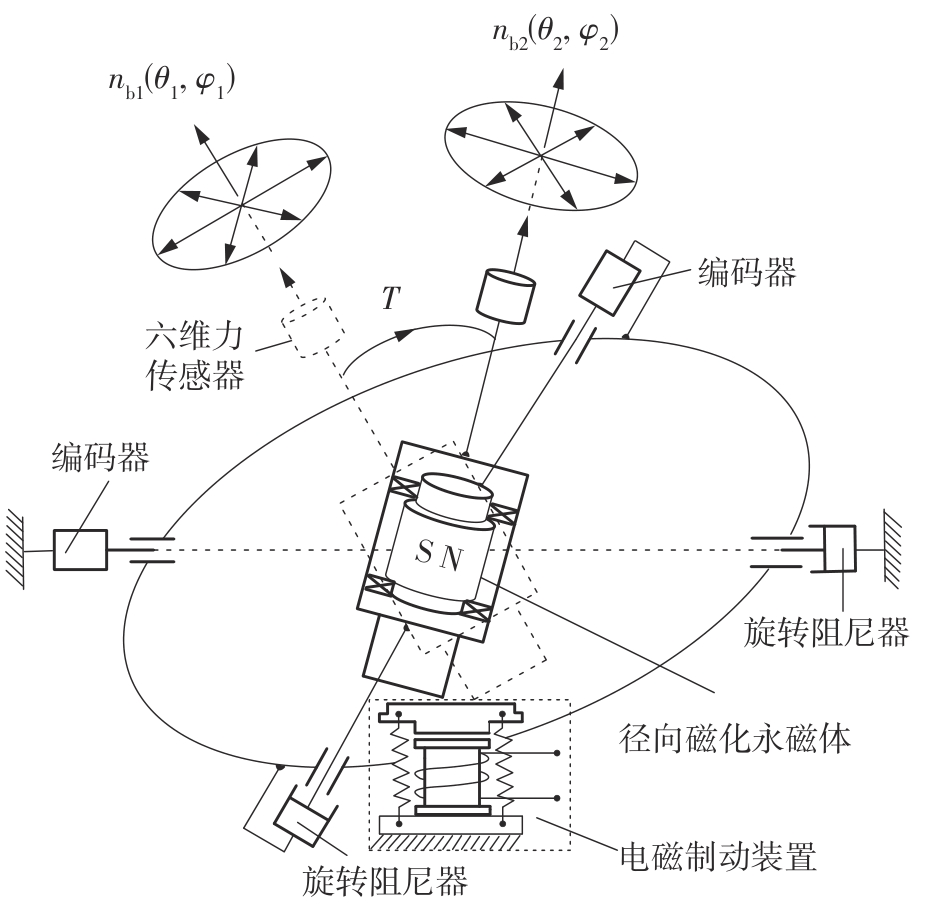

图1

表1

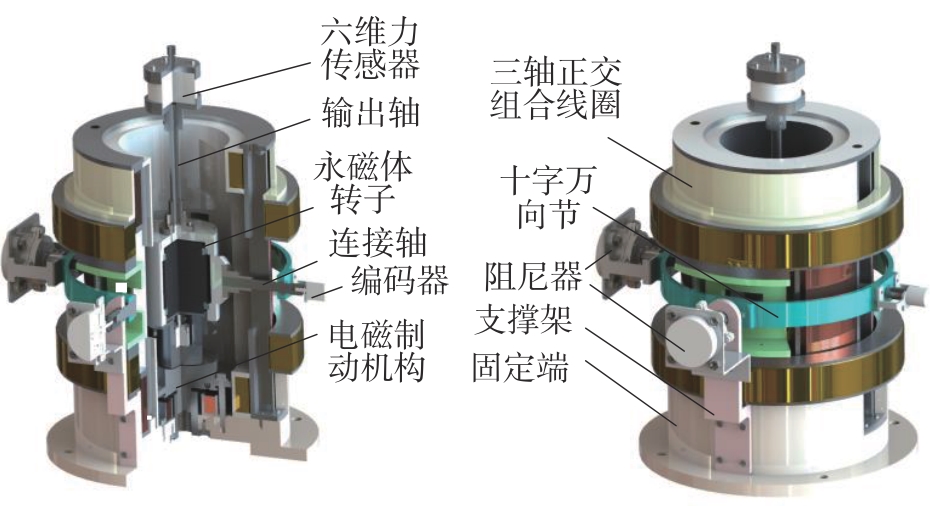

图2

图3

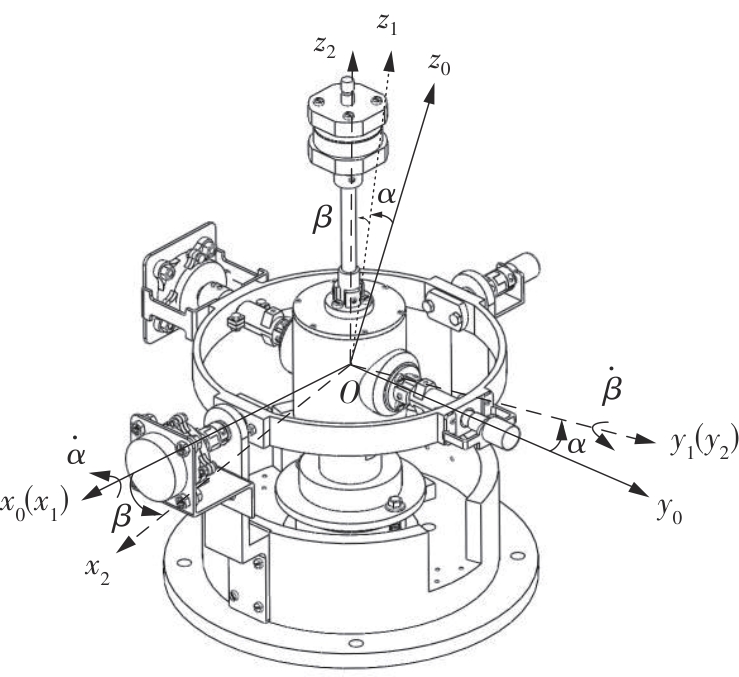

图4

表2

表3

模糊规则表"

$e ˙ 、$ $e 、$ $k 1 i$	NB	NS	ZO	PS	PB
NB	PB	PM	PS	NS	NM
NS	PM	PS	PM	NS	NS
ZO	PS	PS	ZO	ZO	NS
PS	PS	NS	NS	NS	NM
PB	NS	NM	NS	NM	NB

表3

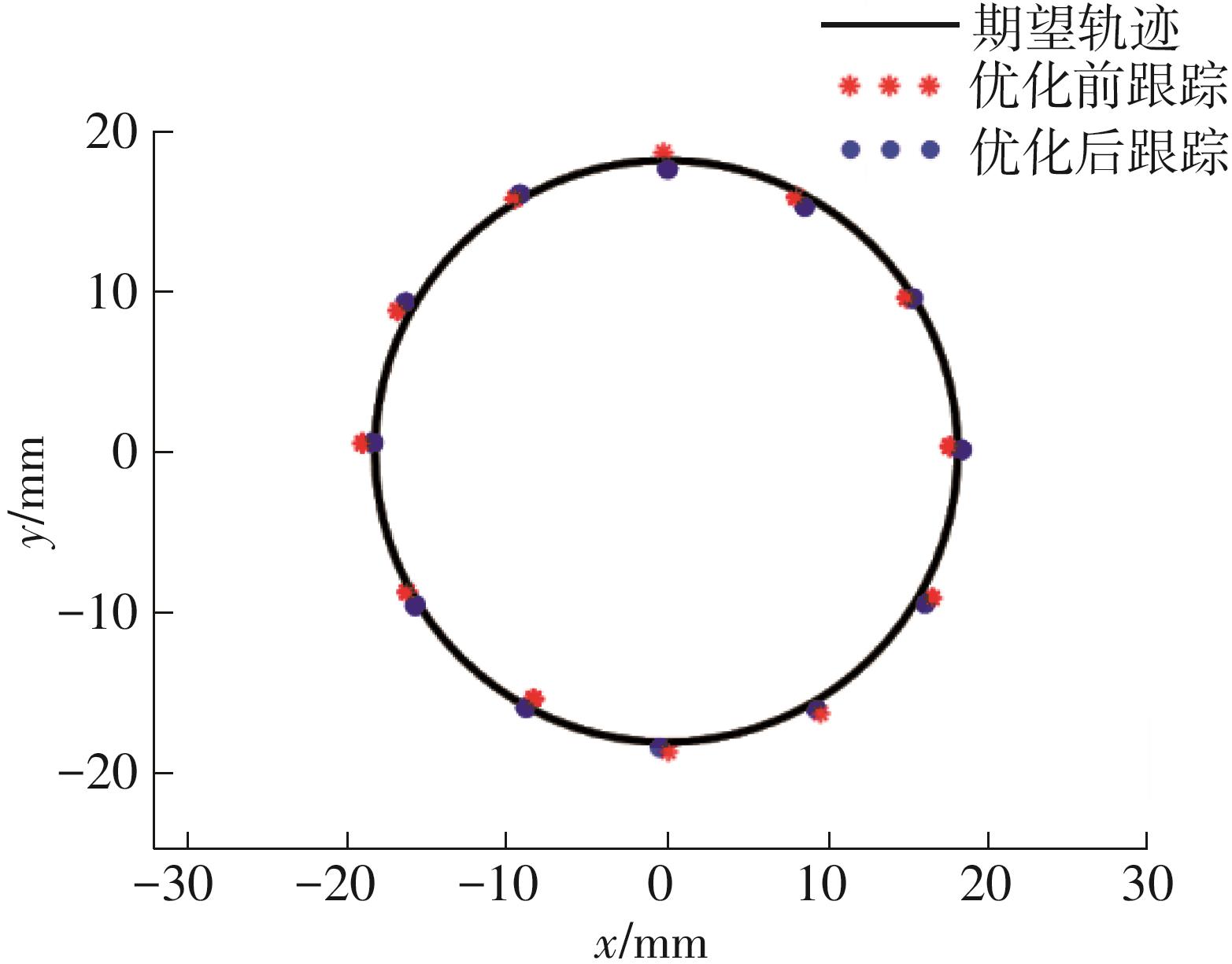

图5

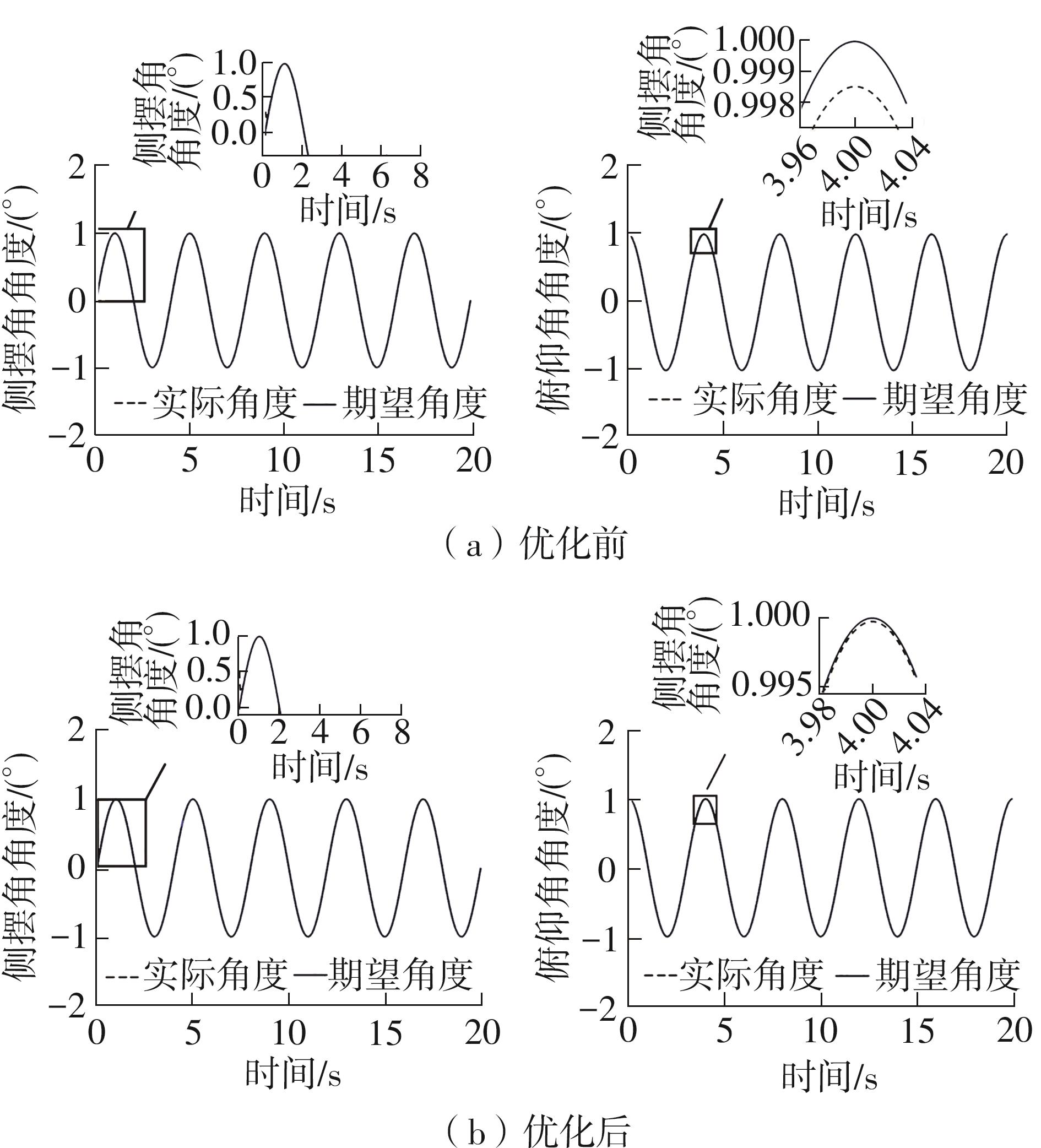

图6

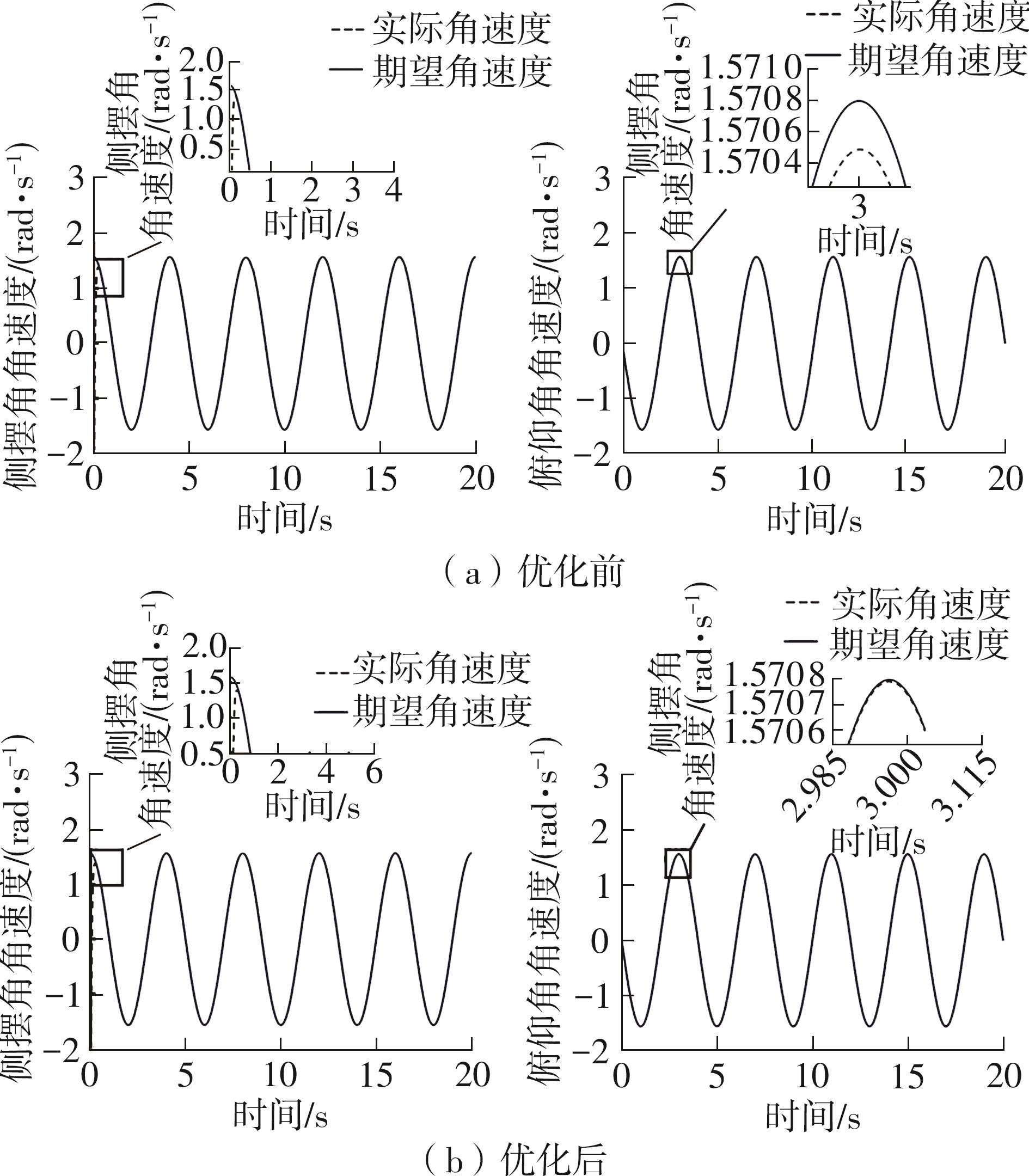

图7

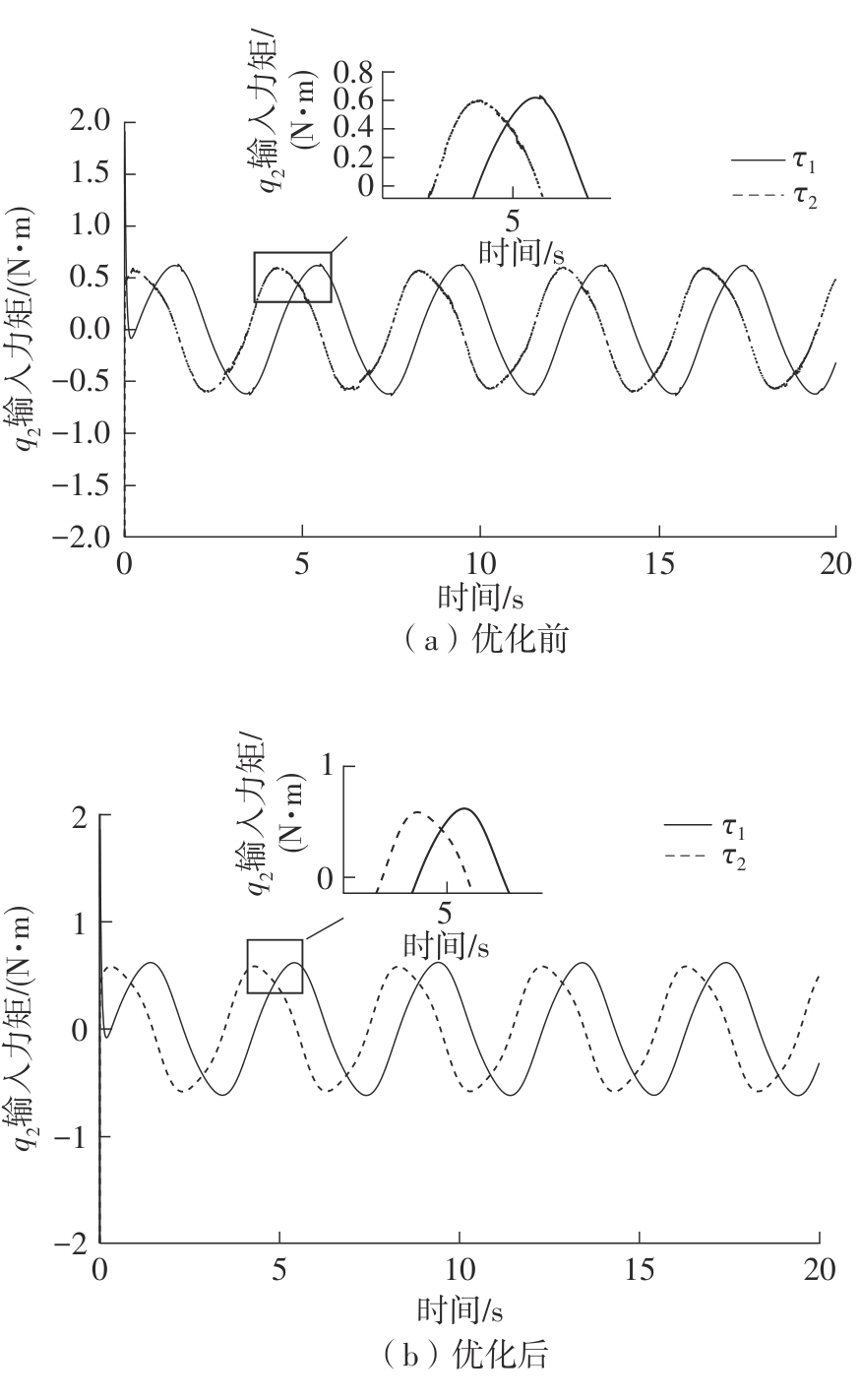

图8

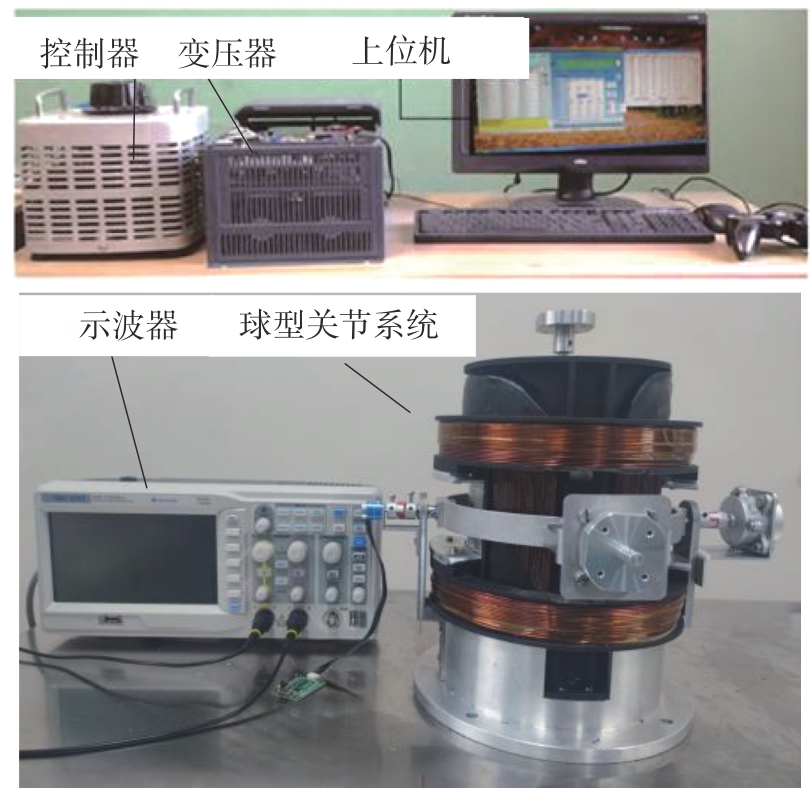

图9

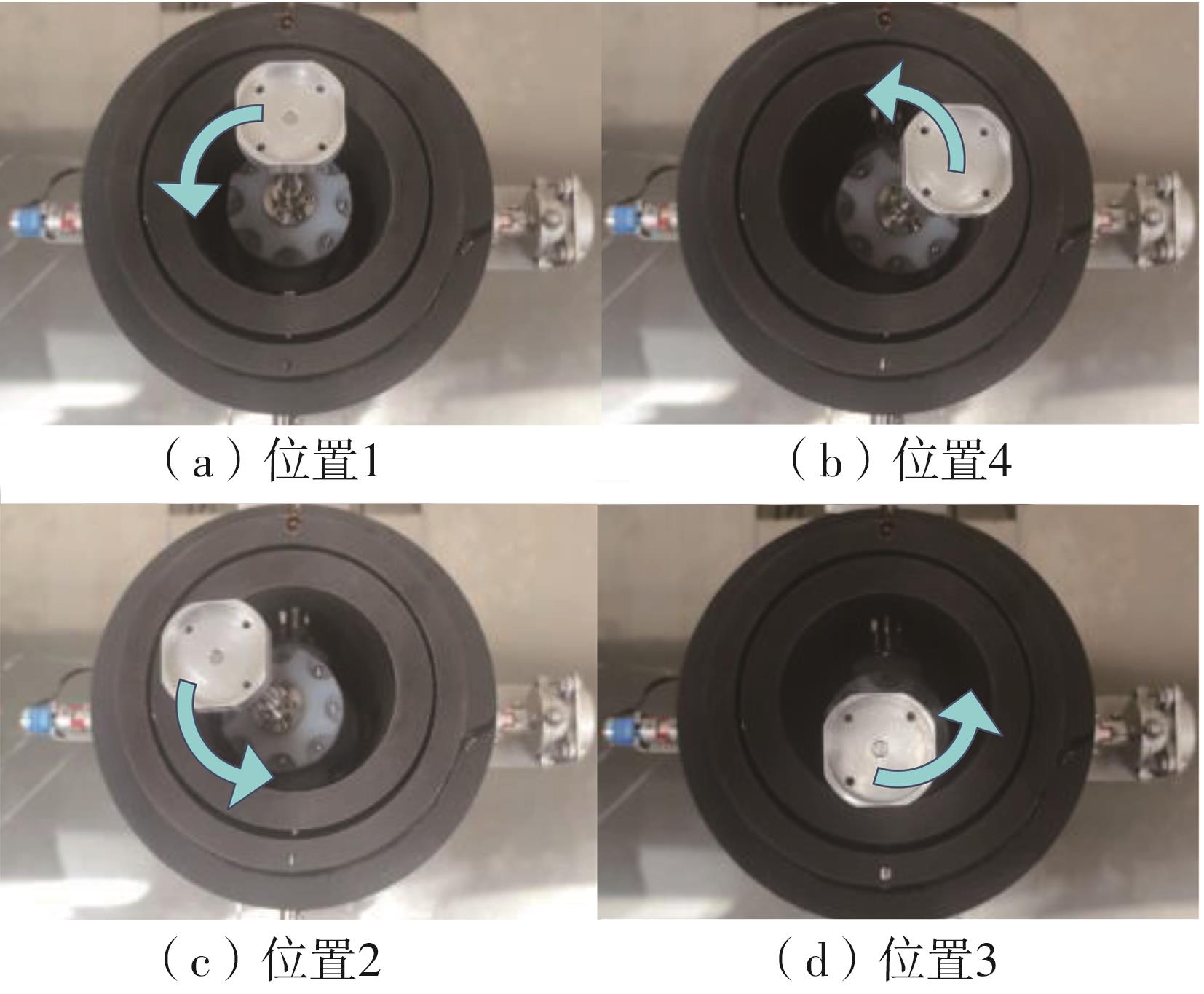

图10

图11

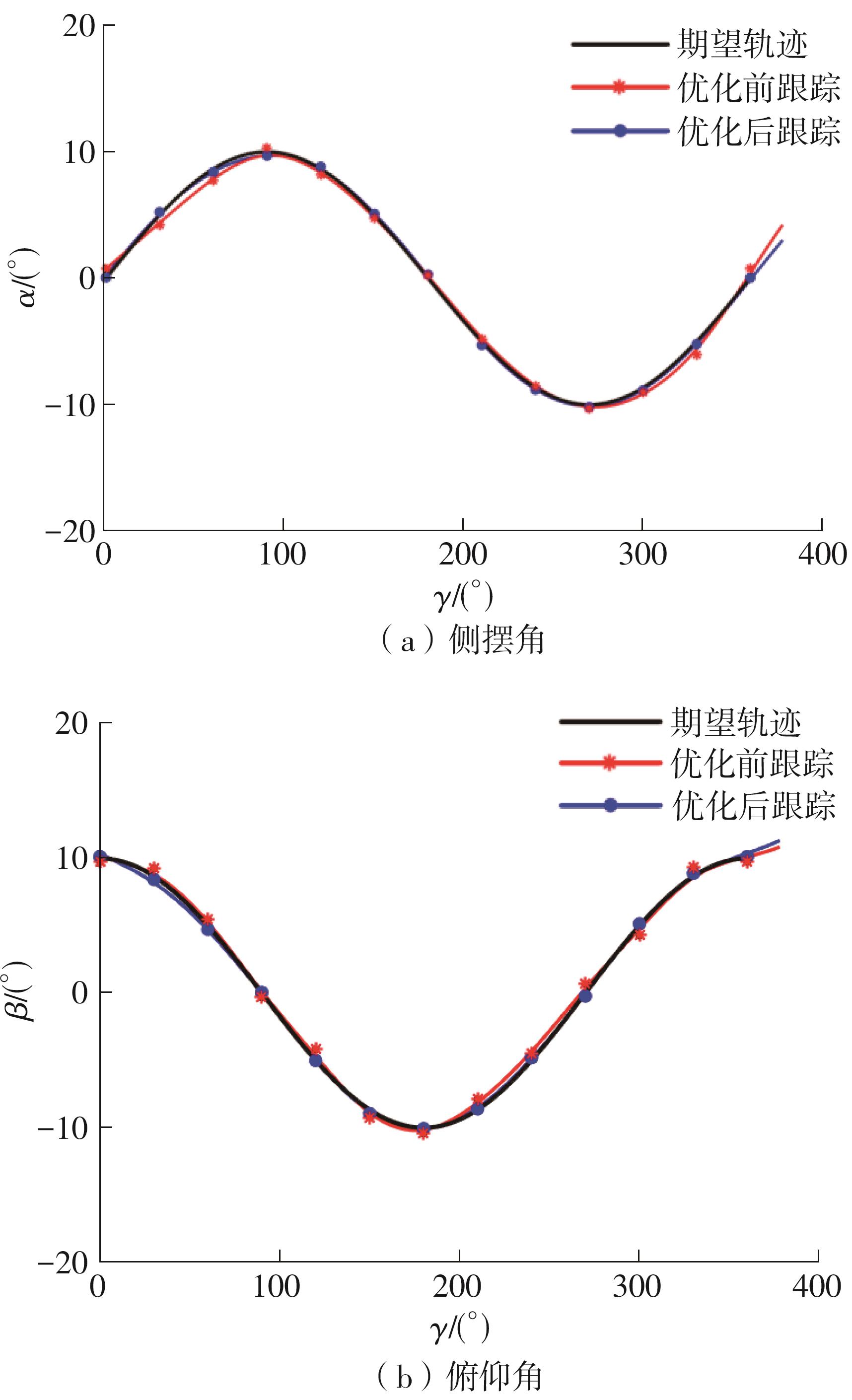

图12

参考文献 20

1	BAI K， XU R， LEE K M， et al ．Design and development of a spherical motor for conformal printing of curved electronics［J］．IEEE Transactions on Industrial Electronics， 2018，65（11）： 9190-9200.
2	CHO S Y， LIM J S， OH Y J，et al ．A study on output characteristics of the spherical multi-DOF motor according to the number of phases and pole pitch angles［J］．IEEE Transactions on Magnetics，2018，54（11）： 8205005/1-5.
3	GÜNDOGAR U Y， PARTAL S Z ．Design， 3D FEM simulation and prototyping of a permanent magnet spherical motor［J］．Actuators， 2021，10：305/1-18.
4	GAN L， PEI Y L， CHAI F ．Tilting torque calculation of a novel tiered type permanent magnet spherical motor［J］．IEEE Transactions on Industrial Electronics，2020，67（1）： 421-431.
5	PARK J， KIM M， JANG H G，et al ．Design and control of a permanent magnet spherical wheel motor［J］．ETRI Journal， 2019，41（6）： 838-849.
6	ZHANG Y S， WANG D L， YANG Z Q，et al ．Electromagnetic drive spherical robotic wrist with two degrees of freedom and control method therefor：US 11446814B2［P］．2022-09-20.
7	YAO X， PARK H， DONG H，et al ．Robust adaptive nonsingular terminal sliding mode control for automatic train operation［J］．IEEE Transactions on Systems，Man， and Cybernetics：Systems，2019，49（12）：2406-2415.
8	YI S， ZHAI J ．Adaptive second-order fast nonsingular terminal sliding mode control for robotic manipulators［J］．ISA Transactions，2019，90： 41-51．
9	SPURGEON S ．Sliding mode observers： a survey［J］．International Journal of Systems Science，2008，39（8）：751-764.
10	DONG L， YU D， NGUANG S ．Novel nonsingular terminal sliding mode control for multi-agent tracking systems with application to jerk circuit［J］．IEEE Transactions on Circuits and Systems Ⅱ-Express Briefs， 2020，67（8）：1429-1433.
11	杨光宇，陈思溢，黄辉先．基于干扰观测器的解耦快速终端滑模控制［J］．控制工程，2022，29（1）：61-69.
	YANG Guang-yu， CHEN Si-yi， HUANG Hui-xian ．Decoupled fast terminal sliding mode control based on disturbance observer［J］．Control Engineering of China，2022， 29（1）： 61-69.
12	TUAN L A， HA Q P ．Adaptive fractional-order integral fast terminal sliding mode and fault-tolerant control of dual-arm robots［J］．Robotica，2024， 42（5）：1476-1499.
13	TRAN D T， TRUONG H V A， AHN K K ．Adaptive nonsingular fast terminal sliding mode control of robotic manipulator based neural network approach［J］．International Journal of Precision Engineering and Manufacturing， 2021， 22（3）：417-429.
14	于子淳．基于独立变量的空间万向旋转磁场正交变换操作原理［D］．大连：大连理工大学， 2017.
15	ZHANG Y S， CHI M L， SU Z K ．Critical coupling magnetic moment of a petal-shaped capsule robot［J］．IEEE Transactions on Magnetics，2016，52（1）：5000109/1-19.
16	李浚哲．自旋导弹控制方法研究［D］．长沙：国防科学技术大学， 2014.
17	张永顺，刘高仁，刘志军，等．一种阻尼可调的叶片式双向旋转阻尼器： CN116658558A［P］．2023-08-29.
18	吴绍华．基于终端滑模控制的机械臂轨迹跟踪［D］．天津：天津大学， 2018.
19	ZHANG Y Q， YIN Z G， ZHANG Y P，et al ．A novel sliding mode observer with optimized constant rate reaching law for sensorless control of induction motor［J］．IEEE Transactions on Industrial Electronics，2020，67（7）：5867-5878．
20	刘爽．永磁同步电机伺服系统的自适应模糊控制研究［D］．哈尔滨：哈尔滨工业大学， 2018.

参数	数值
x轴转动惯量J_x /（kg·m²）	0.167 5×10^-2
y轴转动惯量J_y /（kg·m²）	0.214 9×10^-2
z轴转动惯量J_z /（kg·m²）	0.102 9×10^-2
永磁体绕z轴转动惯量J_z₂/（kg·m²）	0.002 2×10^-2
永磁体磁矢量幅值m₀/（A·m^-2）	127.2
阻尼系数k	0.2
转差角δ/rad	π/24
负载m/kg	1
负载到磁铁旋转中心距离r/m	0.1
